Questões Concurso TRT 9ª

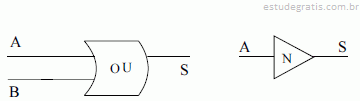

Circuitos lógicos são estruturas que podem ser exibidas por meio de diagramas constituídos de componentes denominados portas lógicas. Um circuito lógico recebe um ou mais de um valor lógico na entrada e produz exatamente um valor lógico na saída. Esses valores lógicos são representados por 0 ou 1. As portas lógicas OU e N (não) são definidas pelos diagramas abaixo.

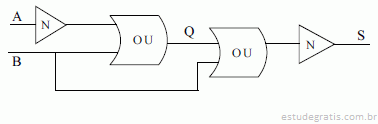

Nesses diagramas, A e B representam os valores lógicos de entrada e S, o valor lógico da saída. Em OU, o valor de S é 0 quando A e B são ambos 0, caso contrário, é 1. Em N, o valor de S é 0 quando A for 1, e é 1 quando A for 0. Considere o seguinte diagrama de circuito lógico.

 Com base nas definições apresentadas e no circuito ilustrado acima, julgue os itens subseqüentes.

Considere-se que A tenha valor lógico 1 e B tenha valor lógico 0. Nesse caso, o valor lógico de S será 0.

Julgue os itens subseqüentes acerca da utilização do aplicativo Autocad 2004.

A respeito de cabeamento de telecomunicações para edifícios comerciais, julgue os itens que se seguem, segundo a norma ABNT NBR-14565 em vigor.

Essa norma trata da especificação de cabeamento para uso nas dependências de um único ou um conjunto de edifícios em um campus. Ela abrange cabeamentos dos tipos metálico e óptico.

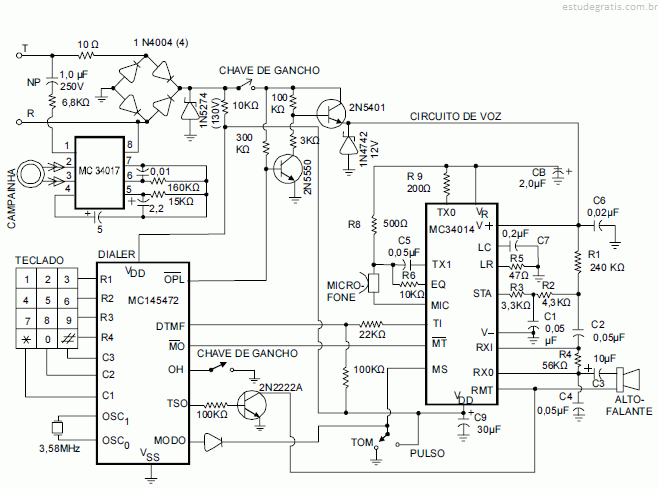

Considerando a figura acima, que mostra o circuito de um aparelho telefônico, julgue os itens a seguir com relação a telefonia fixa e aparelhos telefônicos em geral.

Nos telefones convencionais, as cápsulas receptoras eletromagnéticas são mais robustas e de construção mais simples que as cápsulas receptoras eletrodinâmicas. Estas, por sua vez, têm maior sensibilidade que as cápsulas receptoras eletromagnéticas.

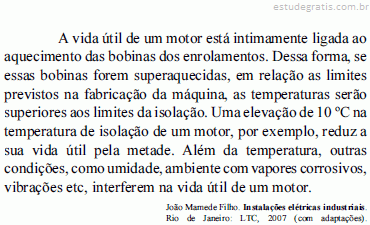

Tendo o texto acima como referência inicial, julgue os itens que se seguem acerca dos motores de corrente alternada.

Considere que, em um induzido de motor elétrico do tipo universal, a resistência entre os terminais do coletor e o eixo apresente valor próximo de zero. Nesse caso, é possível que o induzido esteja em curto-circuito com a massa.
