Questões Concurso Tribunal Regional do Trabalho / 9ª Região (TRT 9ª)

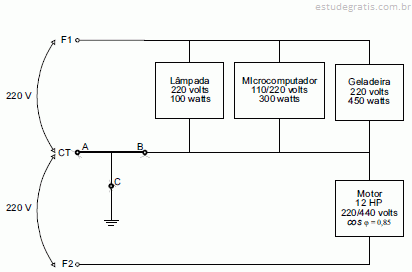

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

No circuito apresentado, o microcomputador deve ser alimentado exclusivamente por meio de um estabilizador eletrônico de saída compatível com a seleção da fonte de alimentação daquele equipamento.

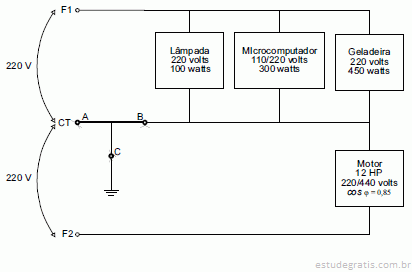

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

A ligação do motor de 12 HP entre os terminais F1 e F2 não seria apropriada, pois a tensão nesses terminais é de 380 volts.

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

No circuito, a corrente nominal do motor de 12 HP equivale, aproximadamente, a 20 amperes.

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

Considere que o transformador rebaixador que alimenta o circuito mostrado seja ideal. Nesse caso, a corrente no ponto A será sempre igual a zero.

A especificação e o dimensionamento adequado de equipamentos, dispositivos e outros materiais são fatores determinantes no desempenho das instalações elétricas para as quais eles foram adquiridos. A falta de critérios específicos na escolha desses produtos pode acarretar sérios riscos à instalação, podendo, ainda, comprometê-la sob o ponto de vista da confiabilidade, além de causar prejuízos de ordem financeira aos setores de manutenção e de produção. Para se evitarem essas conseqüências indesejáveis, é imprescindível que os profissionais envolvidos conheçam os dados elétricos da instalação e as características do sistema, tais como tensão, corrente, freqüência e potência nominal, além de outras grandezas elétricas e mecânicas.

Além de apresentarem diferenças em relação aos aspectos construtivos, os fusíveis do tipo NH e do tipo diazed diferem entre si pela finalidade de proteção. Os do tipo NH são empregados na proteção de condutores elétricos, enquanto os diazeds são usados na proteção de equipamentos elétricos.
