Questões Concurso TRE PI

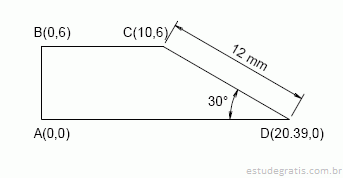

Considere a figura seguinte:

Para desenhar no programa AutoCAD em coordenadas polares relativas, com origem no ponto A, as linhas AB e BC do polígono da figura, foram utilizados os seguintes comandos:

Command:

Line Specify first point: 0,0

Specify next point: @6<90

Specify next point: @10<0

Para desenhar a linha CD, cujo comprimento é 12 mm, deve-se digitar, na sequência, Specify next point,

Sabe-se que nos projetos rodoviários, mesmo quando adequadamente dimensionados e construídos, os pavimentos possuem uma duração limitada, pois deterioram-se progressivamente ao longo do tempo, sob várias formas. São exemplos de defeitos em pavimentos rodoviários:

I. fendilhamento.

II. efeitos decorrentes de pumping nos pavimentos rígidos.

III. trincas longitudinais, transversais e "couro de crocodilo".

IV. desagregação e ruptura de camadas estruturais do pavimento.

Está correto o que se afirma em

Sobre o dimensionamento de peças de concreto armado submetidas à flexão, considere as seguintes afirmações:

I. No domínio 2 a seção resistente é composta pelo aço tracionado e pelo concreto comprimido.

II. No domínio 3 o estado limite último é caracterizado pelo encurtamento de 3,5‰ do concreto.

III. As peças que chegam ao estado limite último no domínio 3 são chamadas subarmadas, ou normalmente armadas na fronteira entre os domínios 3 e 4.

IV. No domínio 1 a ruptura é frágil, sem aviso, pois o concreto se rompe sem que a armadura atinja sua deformação de escoamento.

Está correto o que se afirma APENAS em

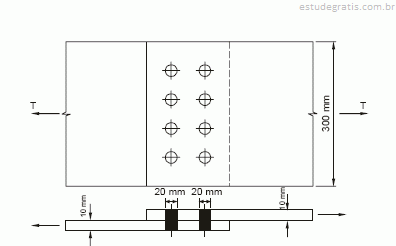

Considere duas chapas de aço com espessura de 10 mm e largura 300 mm, submetidas à tração, emendadas por traspasse com 8 parafusos φ 20 mm, conforme ilustrado na figura abaixo.

A área líquida efetiva utilizada no dimensionamento e na verificação da segurança dessa ligação é, em cm²,

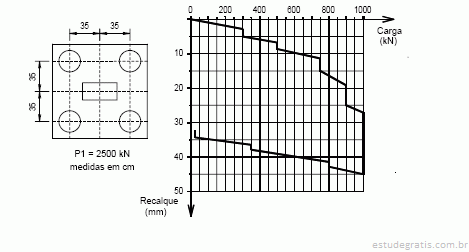

Considere o resultado da prova de carga do pilar P1 apresentado na seguinte figura:

Admitindo-se que o recalque estrutural admissível seja de 15 mm, é correto afirmar que o projeto de estaqueamento do pilar P1 da figura está
