Questões Concurso TCE/CE

Nas instalações hidráulicas prediais de água fria toda a tubulação de aviso deve descarregar imediatamente após a água alcançar o nível de extravasão no reservatório. A água deve ser descarregada em local facilmente observável. O diâmetro interno mínimo da tubulação de aviso, em mm, é

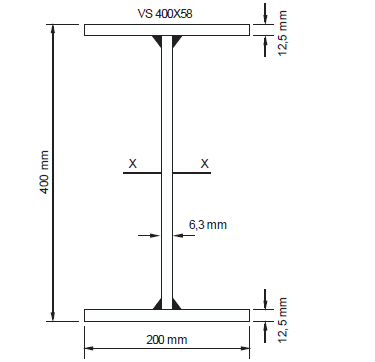

Uma estrutura de aço será projetada, para o estado limite último e para situações de combinações de ações normais, com uma viga biapoiada contida lateralmente com perfil VS400 × 58 em aço MR250, de seção compacta, como ilustrada na figura abaixo.

Considerando que o módulo plástico da seção transversal em torno do eixo X-X seja de 1190 cm³, o momento resistente de cálculo desta viga, em kNm, é

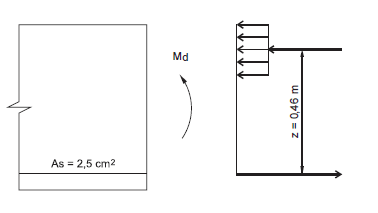

A viga de concreto armado de uma edificação residencial, representada na figura abaixo, foi dimensionada para o estado limite último e para situações de combinações de ações normais.

Considerando que a área da seção transversal de armadura de tração em aço CA-50 é de 2,5 cm² e o braço de alavanca entre a resultante das forças de compressão e de tração na flexão é 0,46 m, o momento fletor resistente de cálculo, em kNm, é

No dimensionamento de vigas de concreto armado considera- se altura útil (d) a distância entre o centro de gravidade da armadura longitudinal tracionada até a fibra mais comprimida de concreto. A posição da linha neutra para as vigas de concreto, armadas com aço CA-50, sob flexão simples que trabalham no limite entre os domínios 2 e 3, em função da altura útil (d), é

Nos casos de estabilidade de muros de gravidade e de muros de flexão, na verificação da segurança para tombamento, deve ser atendido o fator de segurança mínima de
