Questões Concurso Secretaria de Estado de Administração - PA (SEAD/PA)

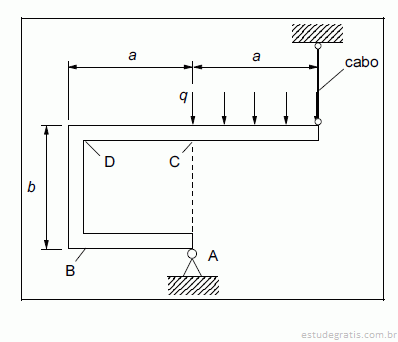

Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.

O momento fletor na seção transversal que passa pelo ponto B é positivo.

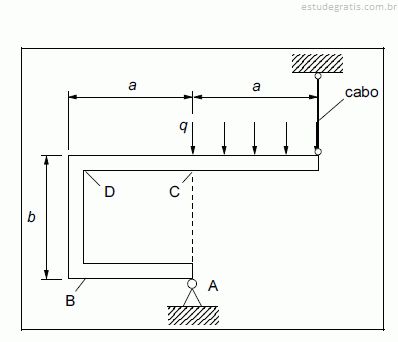

Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.

O esforço cortante na seção transversal que passa pelo ponto C é nulo.

Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.

O momento fletor na seção transversal que passa pelo ponto D é negativo.

Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.

Quanto maior o valor da dimensão b maior o momento fletor ao longo do trecho vertical do pórtico compreendido entre os pontos B e D.

As estruturas de madeira devem ser dimensionadas de forma a serem seguras e a apresentarem deformações compatíveis com a estética e o seu bom funcionamento. Com relação à flambagem de peças comprimidas de madeira, julgue os itens subseqüentes.

A norma brasileira relativa a estruturas de madeira estabelece que, para se evitar a flambagem, o índice de esbeltez de uma peça comprimida com seção transversal retangular deve ser superior a 140.
