Questões Concurso Prefeitura de Areal - RJ

#Questão 896589 - Arquitetura, Expressão e representação, GUALIMP, 2020, Prefeitura de Areal - RJ, Desenhista Projetista - Cadista

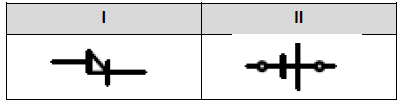

O desenho de tubulação das instalações prediais é feito através de representações baseadas nos princípios das projeções ortogonais. Uma tubulação pode ser desenhada por símbolos gráficos, representando as conexões e válvulas, e por uma linha única, representando os tubos, qualquer que seja o diâmetro do tubo. Assinale a alternativa que se refere aos símbolos gráficos abaixo:

A) I. Redução Excêntrica de Rosca; II. Bucha de Retenção com Solda Branca.

B) I. Redução de Rosca; II. Junta Flangeada.

C) I. Redução Excêntrica de Flange; II. Bucha de Retenção com Solda Arco.

D) I. Válvula de Retenção; II. União Flangeada.

#Questão 896590 - Arquitetura, Conforto ambiental, GUALIMP, 2020, Prefeitura de Areal - RJ, Desenhista Projetista - Cadista

As luzes também proporcionam ao projeto a dimensão de realidade, simulando o efeito causado por lâmpadas, iluminação solar, sombras e disposição luminosa em determinados lugares do mundo, dias e horários distintos. A opção Spot tem como característica:

A) Criar um ponto de iluminação irradiando em todas as direções.

B) Criar um ponto de luz semelhante à luz solar.

C) Criar um ponto de iluminação direcionado, destacando detalhes no projeto.

D) Definir sombras ao projeto.

#Questão 896592 - Arquitetura, Arquitetura Digital, GUALIMP, 2020, Prefeitura de Areal - RJ, Desenhista Projetista - Cadista

Analise a imagem abaixo, sabendo que a mesma se refere ao AutoCAD 2014:

Fonte: http://www.exatas.ufpr.br/portal/degraf_zuleica/wpcontent/uploads/sites/7/2017/05/INTRODU%C3%87%C3%83O_AUTOCAD.pdf
Podemos afirmar que:

A) O número 1 se refere a Origem do Sistema de Coordenadas e o número 4 se refere a Barra de Status.

B) O número 2 se refere a Aba do modelo e Layout e o número 3 se refere a linha de comando.

C) O número 5 se refere a linha de comando e o número 1 se refere ao PickBox.

D) O número 5 se refere a Barra de Identificação e o número 4 se refere aos comandos expansíveis.

#Questão 896594 - Arquitetura, Acessibilidade e Desenho Universal, GUALIMP, 2020, Prefeitura de Areal - RJ, Desenhista Projetista - Cadista

As portas com sinalização de informação visual, sendo número da sala, função, entre outras informações, deve estar contidas em qual distância do chão?

A) Ocupando área entre 1,30 m e 1,50 m.

B) Ocupando área entre 1,35 m e 1,55 m.

C) Ocupando área entre 1,40 m e 1,60 m.

D) Ocupando área entre 1,45 m e 1,65 m.

#Questão 896595 - Arquitetura, Acessibilidade e Desenho Universal, GUALIMP, 2020, Prefeitura de Areal - RJ, Desenhista Projetista - Cadista

Analise as afirmações sobre a área para manobra de cadeiras de rodas sem deslocamento e assinale a alternativa CORRETA.

I. Para rotação de 90° = 1,20 m x 1,20 m. II. Para rotação de 180° = 1,50 m x 1,20 m. III. Para rotação de 360° = diâmetro de 1,50 m.

A) Somente a afirmação I está correta.

B) Somente a afirmação II está correta.

C) Somente as afirmações I e III estão corretas.

D) Todas as alternativas estão corretas.
