Questões Concurso PGM - Rio de Janeiro/RJ

Uma mola helicoidal é feita de um material cuja tensão de escoamento torsional (S_se) vale 980 MPa. O diâmetro (d) do arame vale 1,0 mm e o valor da força estática (F) que produzirá escoamento é igual a 33,6 N. O diâmetro externo mínimo da mola (D ), em milimetros, é, aproximadamente, igual a:

Responda à questão de número 43 após a análise da figura abaixo, que representa uma seção de uma barra conectada a uma base através de um rebite.

Sabendo que o diâmetro do rebite é de 20 mm e a tensão de cisalhamento média, em MPa, no rebite é de 160 / p, a máxima força F , em kN, que pode ser aplicada na barra é de:

Experimentos mostram que dois grupos de rolamentos idênticos, testados sob diferentes forças, F₁ e F₂, têm respectivamente vidas L₁ e L₂, de acordo com a relação (L₁ / L₂) = (F₂ / F₁)^a, onde:

L = vida do rolamento em milhões de rotações ou horas a uma determinada velocidade de rotação;

a = 3, para rolamentos de esferas ou a = 10/3, para rolamentos de rolos.

A Companhia XYZ, fabricante de rolamentos, apresenta um catálogo no qual são fornecidas as cargas radiais resistentes (F_R), calculadas para uma vida de 1200 horas quando submetidos à rotação de 600 rpm. Um rolamento de esferas sob uma carga de projeto (F_D) igual a 4,0 kN, submetido a uma rotação de 960 rpm, e cuja vida deverá ser de 6000 horas, terá um valor de carga radial resistente (F_R), em kN, selecionado no catálogo da Companhia XYZ igual a:

Sendo A e a as áreas das tubulações, onde o valor de A é o dobro de a, a razão entre as vazões volumétricas em A e a é igual a:

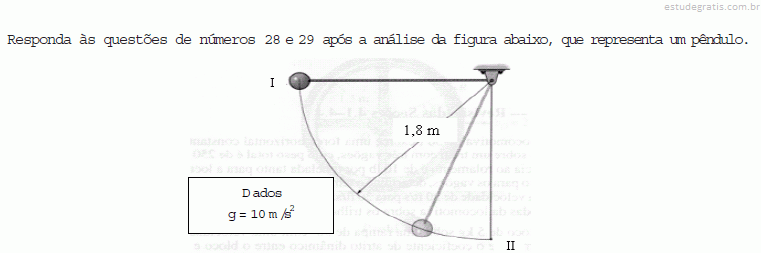

A tração exercida no cabo, em Newton, no instante que a bola passa na posição I, é de:
