No modelo de um atuador robótico, o torque T(t), em N.m, é uma função não linear que depende de uma corrente elétrica i(t), em A, cuja relação é dada por:

Para pequenas variações de corrente no ponto de operação em que o torque é nulo, a expressão linearizada do torque T_L(t) é:

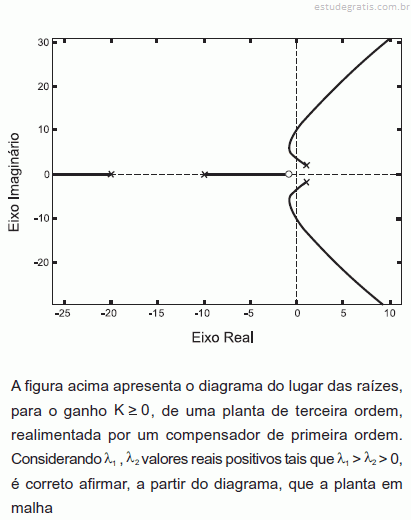

Seja um contador binário tipo 74169, porém com os sinais LOAD (carregamento), EN (enable) e UP (contagem ascendente ou descendente) ativados em nível alto. Considerando que EN = 1, UP = 1, D = 0010 e LOAD = Q₃, onde D₃D₂D₁D₀ é a entrada paralela e Q₃Q₂Q₁Q₀ é a saída, o número de estados da seqüência permanente é

O código a seguir será enviado para uma fábrica com o intuito de produzir um circuito integrado.

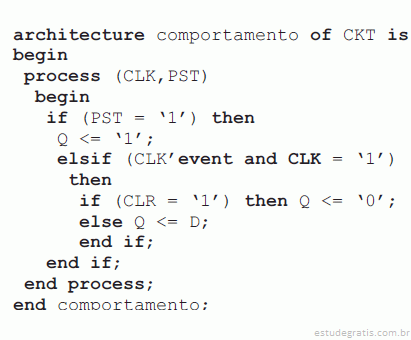

Este código se refere a um

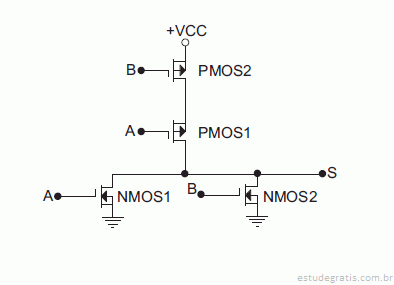

Na porta lógica apresentada na figura acima, quando A = 1 e B = 0, os transistores PMOS1, PMOS2, NMOS1 e NMOS2, respectivamente, estarão
