Questões Concurso Ministério do Planejamento Orçamento e Gestão (MPOG)

Considerando a figura acima, julgue os itens que se seguem.

Se a conexão entre o transmissor e a antena 1 for um guia de ondas metálico retangular, a freqüência de corte do modo dominante não será afetada pelo dielétrico que preenche o guia, desde que não haja perdas nesse dielétrico e que a sua permeabilidade magnética seja igual à do vácuo.

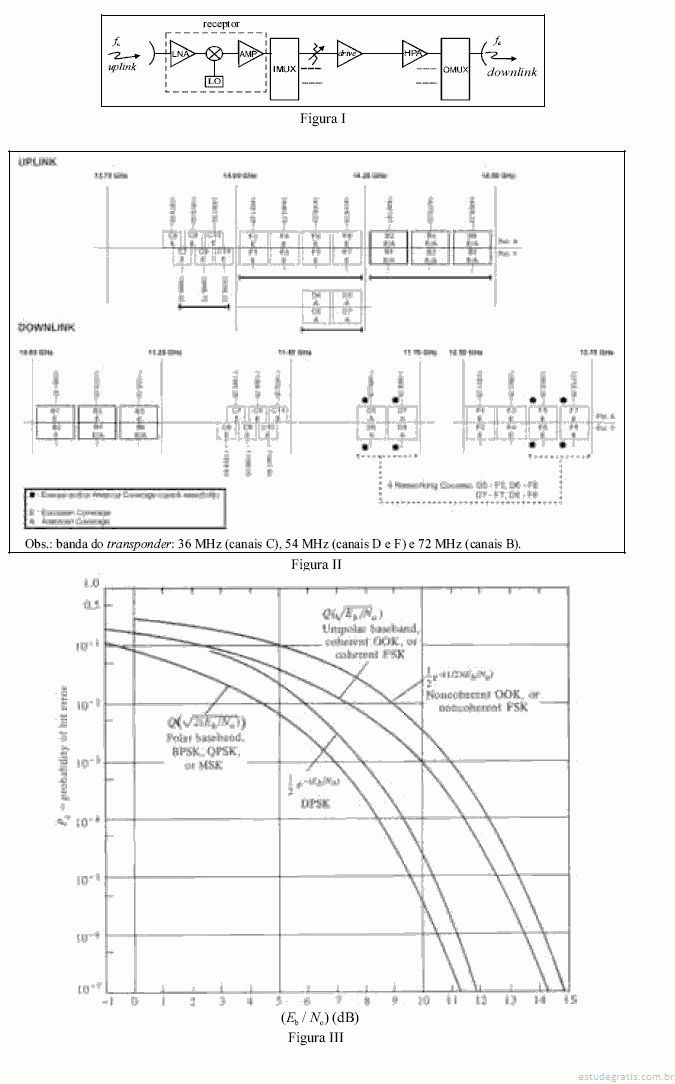

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Considere que N sinais de TV digital no formato DVBS/ MPEG2 à taxa de 1,5 Mbps por sinal devam ser transmitidos no modo TDMA ao transponder B6 do satélite Atlantic Bird™ 1, por diferentes estações terrenas localizadas na região atendida por esse transponder. Considere, ainda, que cada sinal, antes de ser transmitido, seja codificado convolucionalmente à taxa de codificação de   sendo que o sinal codificado modula uma portadora QPSK, cuja modulação acarreta uma eficiência espectral de 1,5 bps/Hz. Nesse caso, sabendo-se que esse sistema exige tempo de guarda entre as transmissões das diversas estações terrenas, N é necessariamente inferior a 36.

A popularização da Internet e o desenvolvimento de aplicações multimídia foram dois dos fatores mais importantes para o aumento na demanda por sistemas de transmissão de dados denominados banda larga. Atualmente, em diversos cenários, as redes de dados já superam em tráfego as redes de voz. Em resposta a essas demandas, novos sistemas para provimento de serviços de dados comutados por pacotes vêm sendo desenvolvidos aproveitando a infra-estrutura óptica já instalada, que disponibiliza uma grande largura de banda óptica. Nesse aproveitamento, exploram-se as técnicas de multiplexação pela divisão em comprimentos de onda (DWDM — dense wavelength division multiplexing), que permitem a transmissão de vários comprimentos de onda em uma mesma fibra óptica. Com relação a esse assunto, julgue os itens seguintes.

FWM (four wave mixing), SPM (self phase modulation) e XPM (cross phase modulation) são fenômenos que podem ocorrer devido ao uso de diversas portadoras ópticas em uma única fibra, ou seja, devido a aplicações DWDM em fibras. Para reduzir os efeitos de FWM, SPM e XPM, é correto aumentar o distanciamento entre os comprimentos de ondas utilizados na fibra.

Considerando a figura acima, julgue os itens que se seguem.

Mesmo estando a antena 2 perfeitamente casada com a linha 2, parte do campo eletromagnético incidente é espalhada de volta, podendo atingir a antena 1.

Considerando a figura acima, julgue os itens que se seguem.

Caso o receptor seja um equipamento de medida de potência, é impossível determinar-se o valor do campo elétrico incidente na antena 2.
