Questões Concurso Instituto Nacional de Pesquisas Espaciais (INPE)

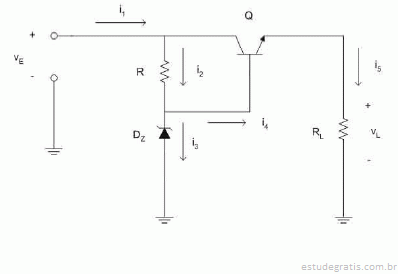

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A tensão v_L será ligeiramente inferior à tensão de ruptura do diodo zener D_Z.

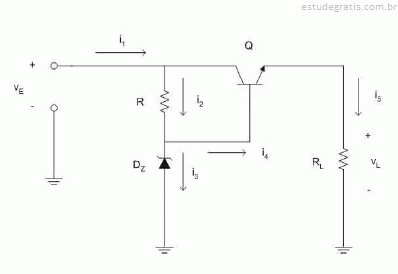

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nesse circuito, a tensão de carga v_L pode ser superior à tensão v_E de entrada do regulador.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Caso a tensão v_E varie, se o diodo zener permanecer na região de ruptura, então a tensão v_L ficará praticamente constante.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A corrente i₅ é igual a i₁ – i₃.

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

Para montagens utilizando dispositivos SMD, é necessário furar a placa do circuito impresso nos locais onde esses dispositivos serão fixados.
