Questões Concurso Instituto Nacional de Pesquisas Espaciais (INPE)

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Nenhuma combinação de outras portas lógicas permite construir um circuito que implemente a operação lógica OU EXCLUSIVO (exclusive or).

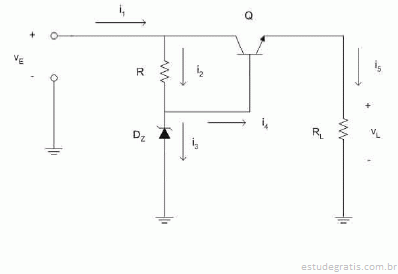

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Sendo R_L a carga que está sendo alimentada, então a corrente de carga é igual à corrente de emissor do transistor Q.

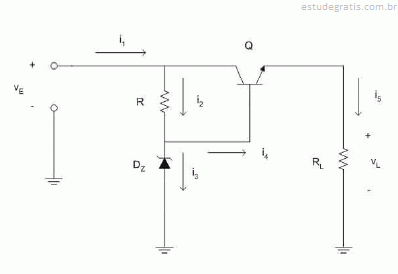

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nessa configuração, pequenas variações da resistência de carga R_L podem causar variações relativamente grandes da tensão v_L.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

No transistor Q, a corrente no terminal de dreno é controlada pela corrente no terminal de porta.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

O circuito mostrado não apresenta proteção contra curto-circuito de saída.
