Questões Concurso Instituto Federal de Educação, Ciência e Tecnologia de Goiás - GO

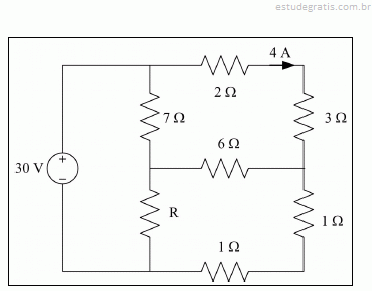

O circuito mostrado na figura que segue apresenta o resistor R variável e ajustado para que a corrente no resistor de 2 ohms seja de 4 A. Por meio desse experimento, alunos deveriam avaliar as leis de Kirchhoff e a lei de Ohm.

Com base nestas informações, o valor do resistor R é de

A) 16

B) 10

C) 5

D) 2

Um dos motores utilizados em eletrodomésticos, denominado de motor universal, pode ser alimentado tanto em corrente contínua quanto em corrente alternada. Essa afirmação refere-se a que tipo de motor?

Um motor de indução trifásico de 6 polos está operando sob carga a uma velocidade de 760 rpm e escorregamento de 5%. Qual é a frequência elétrica de operação desse motor?

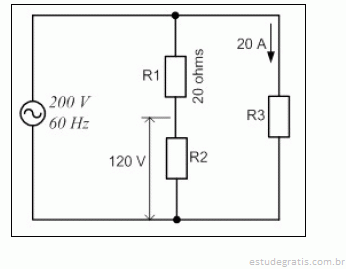

Na figura a seguir, há uma fonte de tensão alternada, com valor eficaz de 200 V, que alimenta uma carga composta pelos resistores R1, R2 e R3. A resistência do resistor R1 é de 20 ohms, a queda de tensão sobre o resistor R2 é de 120 V e a corrente eficaz que passa pelo resistor R3 é de 20 A.

Nessas condições, qual é a potência elétrica ativa total consumida pela carga?

Uma carga trifásica equilibrada, conectada em delta, é alimentada por um circuito trifásico equilibrado. A tensão de linha nos terminais da carga é de 200 V (valor eficaz). As impedâncias das três fases da carga são resistores de 5 ohms em paralelo com indutores, cujas reatâncias são de 6 ohms. Considerando a sequência de fases positiva, qual é a potência média total absorvida pela carga?
