Questões Concurso INPE

Quanto aos diagramas UML mostrados acima, julgue os próximos itens.

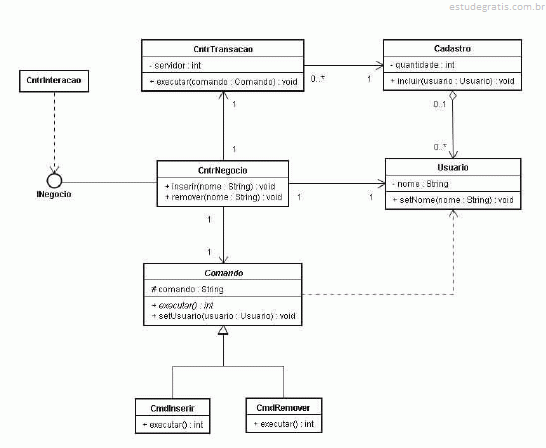

Acerca do diagrama de classes, é correto afirmar que a classe CntrNegocio implementa a interface INegocio; podem existir instâncias de Usuario mesmo que não existam instâncias de Cadastro; a cada instância de Cadastro podem estar ligadas várias instâncias de CntrTransacao; o atributo nome não pode ser diretamente acessado fora da classe Usuario; o método remover pode ser invocado fora da classe CntrNegocio.

Tendo como referência os diagramas UML mostrados acima, julgue os itens que se seguem.

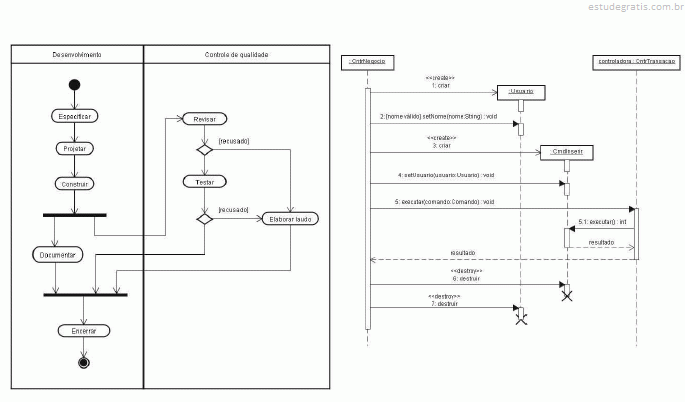

Com relação ao diagrama de atividades, as seguintes afirmações estão corretas: há condições de guarda especificadas nos desvios; as atividades Documentar e Revisar podem ser concorrentes; as atividades Projetar e Elaborar laudo estão em raias distintas; quando a atividade Encerrar for executada, as atividades Documentar e Revisar terão sido executadas; a barra de separação (fork) contém uma transição de entrada e duas de saída.

Tendo como referência os diagramas UML mostrados acima, julgue os itens que se seguem.

Quanto ao o diagrama de sequência, é correto afirmar que dois dos objetos existiam antes da interação descrita no diagrama; controladora é o nome de uma instância da classe CntrTransacao; a instância da classe Usuario é anônima; uma mensagem assíncrona é enviada da instância da classe CntrNegocio para a instância da classe CntrTransacao; ao final da interação descrita, existem apenas duas instâncias de classes.

Acerca do ciclo de desenvolvimento de sistemas, julgue os seguintes itens.

No modelo de desenvolvimento em cascata, a especificação e a análise de requisitos, o projeto, a implementação, o teste, a operação e a manutenção são possíveis fases em um ciclo de vida. Cada fase produz artefatos e a fase seguinte não deve começar antes que a anterior tenha terminado. Esse modelo pode ser usado quando os requisitos são bem compreendidos e há pouca chance de mudanças radicais durante o desenvolvimento.

Com relação a componentes eletrônicos, julgue os itens de 42 a 49.

A figura abaixo correspondente refere-se a um diodo Zenner.
