Listagem de Questões Concurso INMETRO

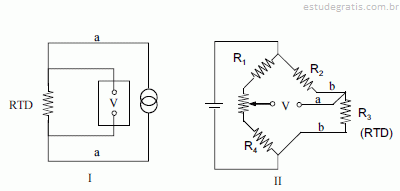

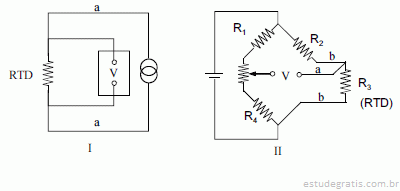

As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
As pontes dos circuitos de medição para termorresistências podem ser excitadas somente com fontes de corrente contínua, uma vez que o uso da corrente alternada causa um aquecimento por efeito Joule que afeta o sensor, causando assim um erro.
Julgue os itens que se seguem em relação aos erros que afetam a calibração dos termômetros de resistência e a medição realizada com esses equipamentos.
O efeito de auto-aquecimento em um sensor do tipo termorresistência é causado por efeito Joule localizado no sensor. Esse efeito acarreta um erro de medição que, para um mesmo arranjo, é maior na medição da temperatura de sensores imersos em líquidos que na medição da temperatura desses sensores em contato com gases.
Resistências adicionais, externas ao circuito de medição de termorresistências, causam erros de medida, sendo a fonte mais comum desse tipo de erro relacionada aos condutores que conectam o sensor ao instrumento de medição. Esse tipo de erro é intensificado por condutores de maior comprimento com grandes bitolas AWG.
Os termistores, que são baseados em semicondutores, são mais susceptíveis a perda de suas características de calibração a temperaturas elevadas, o que limita a sua aplicação a algumas centenas de graus Celsius.
