Listagem de Questões Concurso INMETRO
Para realizar a calibração de um instrumento, deve-se utilizar um osciloscópio de raios catódicos com a luminosidade do ponto ou traço e a nitidez do traço devidamente ajustados. Nessa situação, julgue o próximo item.
Esse procedimento de ajuste do osciloscópio pode ser obtido variando-se o controle de nível de sincronismo (trigger) do osciloscópio.
Com relação ao multímetro digital, julgue os itens subseqüentes.
Considere a seguinte situação hipotética. Um instrumento foi utilizado para efetuar algumas medidas de tensão. Ao ligá-lo, o usuário detectou que a bateria do aparelho encontrava-se bastante fraca, tendo sido possível, entretanto, observar indicação no visor. As medidas foram realizadas e, dois segundos após a última medida, o visor apagou-se, sem que o instrumento fosse desligado manualmente. Nessa situação, se os resultados foram anotados, com certeza as medidas são confiáveis.
Um multímetro digital pode ser utilizado para medir diversas grandezas, como tensão CA e CC, corrente CA e CC, e resistência elétrica. Alguns multímetros têm escalas especiais que permitem medir também freqüência elétrica, ganho de transistores e temperatura.
Com base na descrição acima, julgue os itens a seguir.

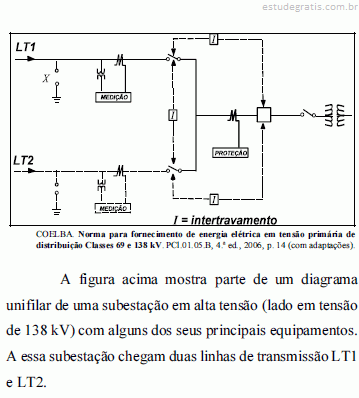

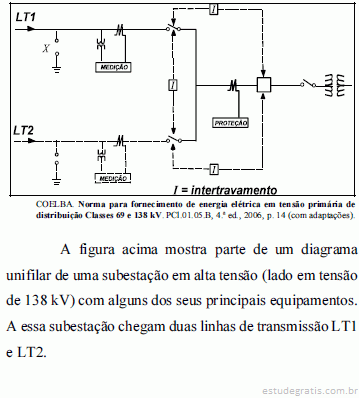

Na parte da subestação indicada no diagrama unifilar, o sistema de medição recebe sinais de tensão e de corrente provenientes de transformadores de potencial e corrente, respectivamente.
O sistema de proteção indicado ilustra esquema de proteção contra sobrefreqüência na subestação. Esse esquema é caracterizado pela necessidade de intertravamento entre o disjuntor do transformador e as chaves seccionadoras, conforme mostrado no diagrama.
