Questões Concurso INMETRO

Na construção da estrutura de madeira de telhados, são utilizadas sambladuras, isto é, emendas feitas nas peças de madeira de uma tesoura para alcançar o comprimento necessário ou em encontro de peças. A respeito da forma de executar os principais tipos de sambladuras, julgue os seguintes itens.

As emendas do tipo perna-pendural devem ser feitas de maneira a resistir à flexão pelo esforço que sofre a perna, podendo ser utilizados pregos ou parafusos.

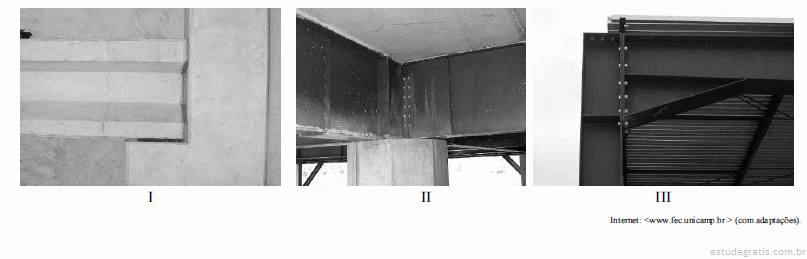

As reações de apoio são responsáveis pelo vínculo da estrutura ao solo ou a outras partes da mesma, de modo a garantir a segurança estrutural da edificação no aspecto que lhe cabe. Acerca dos apoios mostrados nas figuras acima, julgue os itens que se seguem.

A figura I corresponde a um apoio fixo de uma estrutura pré-fabricada de concreto.

As instalações prediais de gás, por conduzirem um combustível explosivo e perigoso, estão sujeitas a rigorosas condições de segurança, definidas pelas normas específicas para o setor. Em relação a esse tipo de instalação, julgue os itens seguintes.

As tubulações de gás não podem passar em dutos de ar condicionado, água pluvial e esgoto, nem atravessar elementos estruturais da construção.

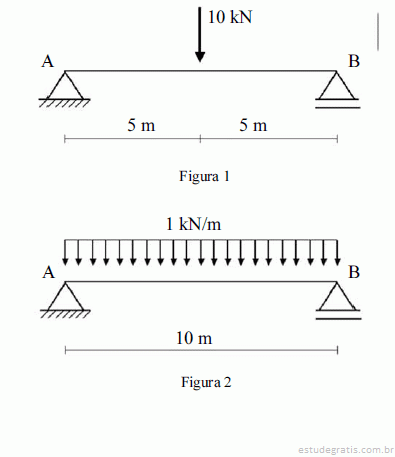

Com base nas figuras 1 e 2 acima, que representam a estrutura isostática de uma viga biapoiada com carregamento concentrado e uniformemente distribuído, respectivamente, julgue os próximos itens.

Os diagramas de momento fletor e as reações nos apoios A e B são iguais para os dois casos.

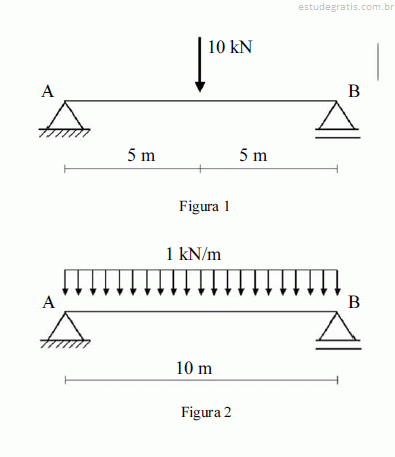

Com base nas figuras 1 e 2 acima, que representam a estrutura isostática de uma viga biapoiada com carregamento concentrado e uniformemente distribuído, respectivamente, julgue os próximos itens.

Para o caso da viga biapoiada com carregamento concentrado, se a carga for deslocada em direção ao ponto B (para a direita) a uma distância equivalente a 10% do tamanho total da viga, a reação no ponto B aumentará em 20%.
