Questões Concurso Empresa Bahiana de Águas e Saneamento - BA (EMBASA/BA)

A respeiro dos diagramas da UML, julgue os itens subsequentes.

Um diagrama de casos de uso descreve um cenário que mostra as funcionalidades do sistema do ponto de vista do usuário. É comum o uso de atores nesse diagrama.

Com relação aos conceitos e às disciplinas considerados no processo unificado, julgue os itens de 76 a 80.

A disciplina análise e projeto desenvolve e mantém os artefatos de suporte que são utilizados pela disciplina teste.

Com relação aos conceitos e às disciplinas considerados no processo unificado, julgue os itens de 76 a 80.

No processo unificado, os modelos de caso de uso encontramse na disciplina de requisitos, enquanto plano de desenvolvimento de software e especificações suplementares são partes da disciplina gerenciamento de projeto.

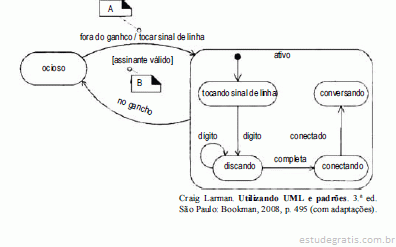

A figura acima é um exemplo de diagrama de transição de estados, que permite modelar como o sistema responde a eventos internos e externos, especificando o que acontece quando o evento ocorre. Ele é útil para modelar o comportamento de sistemas de tempo real, já que tais sistemas lidam com estímulos do ambiente. A respeito desse assunto e da figura acima, julgue os próximos itens.

Na figura, A associa-se a uma ação de guarda, e B, a uma ação de transição.

O RUP (rational unified process) é um processo de engenharia de software que oferece uma abordagem baseada em disciplinas para atribuir tarefas e responsabilidades dentro de uma organização de desenvolvimento. Sua meta é garantir a produção de software de alta qualidade que atenda às necessidades dos usuários dentro de um cronograma e de um orçamento previsíveis. Acerca de RUP, requisitos e casos de uso, julgue os itens seguintes.

No RUP, os manuais dos sistemas e as rotinas de teste são definidos a partir dos casos de uso. Entretanto, os elementos da arquitetura e a estratégia de implantação do sistema, por se relacionarem com a infraestrutura e não com os requisitos funcionais, não são definidos com base nos casos de uso.
