Questões Concurso ELETRONUCLEAR

#Questão 181904 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

O diagrama abaixo é de um Conversor A/D industrial devidamente polarizado, que pode converter, em níveis digitais, níveis analógicos de Zero a +255 Volts. A entrada analógica é o ponto E e as saídas são D0, D1, D2, D3 e D4.

Se na entrada E for aplicada uma tensão de +13,0 Volts, teremos as saídas digitais na seqüência D4, D3, D2, D1 e D0 como:

A) 10101;

B) 11011;

C) 01110;

D) 11001;

E) 01101.

#Questão 181905 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

Analise o circuito amplificador abaixo, em que o operacional é ideal e está devidamente polarizado (a polarização não está representada).

Sendo Ve o ponto de entrada de sinais e V0 a saída, o ganho de tensão Av =V0/Ve será igual a:

A) Av= R2/R1;

B) Av=(R2+R1)/R1;

C) Av= (R2+R1)/R2;

D) Av= (R2+R1)/R2;

E) Av= R1/R2.

#Questão 181907 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

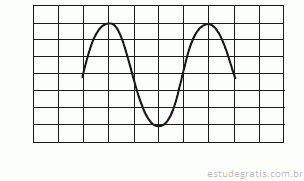

A figura abaixo representa a tela de um osciloscópio cujas pontas de prova estão ligadas entre um ponto de um circuito e o ponto de aterramento. O osciloscópio tem as seguintes calibrações:

Escala vertical = 2,0 Volts/divisão.

Escala horizontal = 1,0 μs/divisão.

Pode-se afirmar que a freqüência da senóide é de aproximadamente:

A) 25 Hz;

B) 100 kHz;

C) 250 kHz;

D) 1 MHz;

E) 10 MHz.

#Questão 181910 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

A água de alimentação de caldeiras não deve conter sais, porque estes depositam-se sobre as paredes das caldeiras, dificultando a troca de calor entre a chama e a água. Se houver um rompimento na crosta salina nas paredes da caldeira, a água entrará em contato com a parede superaquecida, provocando um aumento súbito da pressão e explosão. A água com alta concentração de sais é chamada de água "dura".

Pode-se afirmar que em uma água "dura" a:

A) densidade é menor;

B) condutividade elétrica é maior;

C) temperatura de ebulição é menor;

D) temperatura de fusão é maior;

E) resistência elétrica é maior.

#Questão 181913 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

Observe o gráfico abaixo.

O gráfico representa as medidas feitas em um dispositivo que varia sua resistência com a temperatura, muito usado em medidas de temperaturas e controle industrial.

Ele é conhecido abreviadamente por:

A) PTC;

B) NTC;

C) SCR;

D) TRIAC;

E) IGBT.
