Questões Concurso ELETRONUCLEAR

#Questão 181901 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

O esquema abaixo é um sistema realimentado em malha fechada onde Vi é a tensão de entrada, S é um somador de duas entradas, Av é o ganho do amplificador, cuja tensão de saída é Vo. Vr é a tensão de saída da malha de realimentação. Todas as tensões são referidas a terra, que não está representada.

Nesse sistema o ganho de tensão com realimentação Avr = Vo/Vi será igual a:

A) Avr = (1- Â. Av)/ Â;

B) Avr = (1- Â. Av)/Av;

C) Avr = (1- Â)/Av;

D) Avr = ( 1+ Av)/ Â;

E) Avr = Av/ (1- Â. Av).

#Questão 181902 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

O desenho abaixo é parte de um circuito impresso, visto pelo lado do cobre, com um integrado IC digital, onde as entradas A e B são níveis lógicos e C e D são níveis lógicos de saída.

Consultando um manual, um técnico identificou os pinos do integrado.

Concluiu que, sendo entradas os pontos A e B, o circuito é um:

A) Ou;

B) Flip-Flop;

C) Ou-exclusivo;

D) Não-ou;

E) Não-e.

#Questão 181903 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

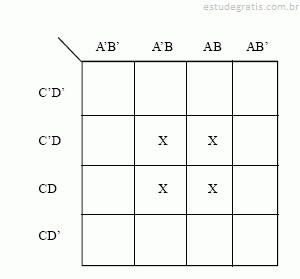

O quadro abaixo é conhecido por diagrama de Karnaught, e é usado para simplificação de funções lógicas. A função lógica F tem quatro variáveis, A, B, C e D e os complementos são A', B', C' e D'.

A função pode ser simplificada para:

A) F = AB

B) F = ABC

C) F = B+D

D) F = B'D'C'

E) F = ABD

#Questão 181921 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

#Questão 181922 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

Observe a instrução abaixo, em que o temporizador é do tipo TMR.

A instrução determina que, sendo X0 acionado, Y0 será acionado após:

A) 2 segundos;

B) 12 segundos;

C) 20 segundos de 100 acionamentos de X0;

D) 100 segundos e durante 20 segundos;

E) 20 acionamentos de X0 e durante 100 vezes.
