#Questão 181860 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

#Questão 181848 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

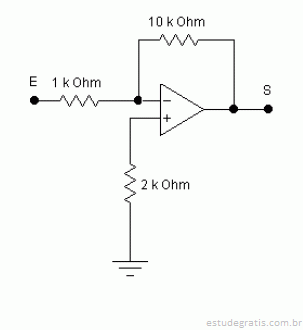

Analise o circuito amplificador abaixo, em que o operacional é ideal e as resistências dos resistores são exatas.

Sendo E o ponto de entrada de sinais e S a saída, a impedância de entrada do circuito é:

A)

1,0 em paralelo com 10

B)

1,0

C)

3,0

D)

1,0 em série com 10,0

E)

#Questão 181849 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

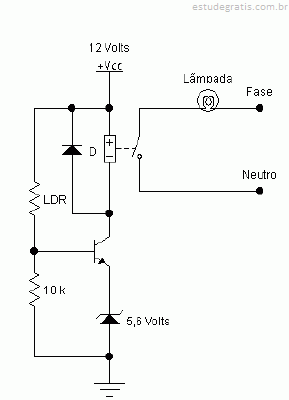

O circuito abaixo foi projetado para acender a lâmpada de 60W/127 V, ligada à rede elétrica, quando escurecer. Para tanto usa um LDR que apresenta, quando está claro, uma resistência de 1,0MΩ e, quando está escuro, uma resistência de 1,0kΩ, além de um relé de 6V x 20mA na bobina, que suporta nos contatos a corrente da lâmpada. Usa ainda um transistor NPN de hFE=100, um diodo Zener de Vz=5,6V e uma resistência.

Quanto ao circuito pode-se afirmar que funcionará:

A) perfeitamente;

B) se forem trocados de posições o resistor e o LDR;

C)

se a única alteração for a troca do transistor por um PNP;

D)

se o diodo Zener for invertido e colocado em paralelo com a bobina do relé;

E)

se a única alteração for a troca da polaridade da fonte.

#Questão 181850 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

As Figuras de Lissajous são um recurso para que possamos medir, com um osciloscópio, a freqüência de um sinal, se dispusermos de um gerador calibrado. A figura abaixo representa, aproximadamente, a tela do osciloscópio quando aplicamos o sinal de freqüência desconhecida na entrada vertical e o sinal senoidal do oscilador calibrado, na entrada horizontal, tomando o cuidado de desligar a varredura.

Se o gerador calibrado está numa freqüência de 1 kHz, o sinal a ser medido está em uma freqüência aproximada de:

A) 500 Hz;

B) 1 kHz;

C) 1,5 kHz:

D) 2 kHZ:

E) 2,5 kHZ.

#Questão 181852 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

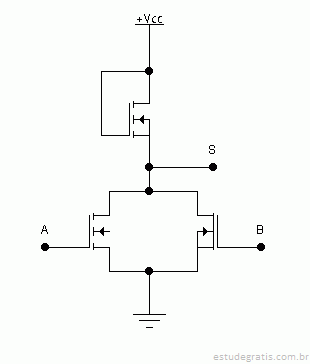

O circuito abaixo é realizado com MOSFETs canal N e as entradas A e B são níveis lógicos compatíveis, isto é, "1" lógico igual a +Vcc e "0" lógico igual a zero Volts.

A saída S do circuito corresponderá a uma função:

A) Não-e;

B) Não-ou;

C) Ou-exclusivo;

D) E;

E) Ou.
