Questões Concurso ELETRONUCLEAR

#Questão 181851 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

#Questão 181853 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

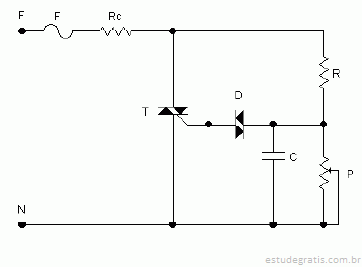

Analise o circuito abaixo, montado e funcionando perfeitamente. No ponto E é aplicado um sinal senoidal.

Pela topologia é um:

A) amplificador de potência;

B) modulador PWM;

C)

circuito de proteção contra sobre tensões na carga, abrindo o fusível F;

D)

circuito de proteção contra sobre correntes na carga, abrindo o fusível F;

E) controlador de potência na carga;

#Questão 181842 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

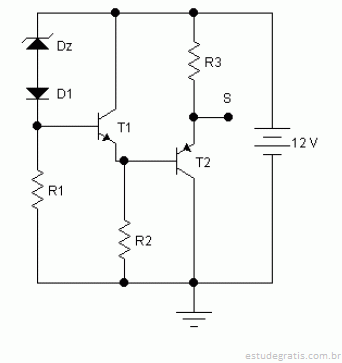

Os diodos e os transistores do circuito abaixo são reais e de silício. O diodo Dz apresenta uma tensão Zener de 6,3 Volts, e as resistências dos resistores têm valores exatos.

Se R1=R2=R3=1,0kΩ, podemos afirmar que o valor mais próximo para a tensão no ponto S, em relação à terra, é de:

A) 4,0 Volts;

B) 5,0 Volts;

C) 6,0 Volts;

D) 7,0 Volts;

E) 8,0 Volts.

#Questão 181843 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

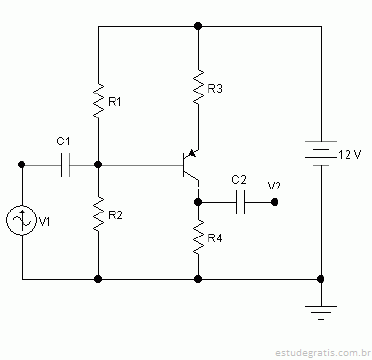

No circuito abaixo o transistor apresenta hfe = 200, hie = 1,0 kΩ e opera na região normal. Os resistores são exatos, sendo, R1=15 kΩ, R2=39 kΩ e R3=R4= 1,0 kΩ.

Se as reatâncias capacitivas são desprezíveis na freqüência de operação, o ganho de tensão V2/V1 será aproximadamente igual a:

A) –200;

B) 100;

C) 50;

D) –1;

E) 0,5.

#Questão 181845 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

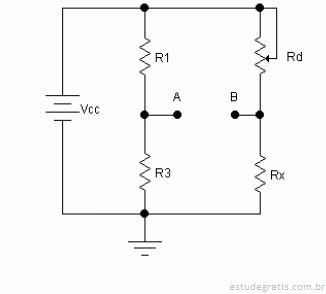

Para medirmos o valor da resistência Rx de um resistor, usamos uma ponte de Wheatstone mostrada abaixo, onde uma década de resistências calibradas, e, entre os pontos A e B, colocamos um microamperimetro, com escala de zero central.
