Questões Concurso Centro de Tecnologia da Informação Renato Archer (CTI)

Um filtro seletivo de freqüência pode ser representado por um sistema que seletivamente permite a passagem de determinadas componentes de freqüência de um sinal. Nesse sentido, e considerando os filtros seletivos de freqüências digitais e analógicos, julgue os itens seguintes.

A estabilidade de um filtro analógico é garantida quando os pólos da função de transferência do filtro localizam-se no lado direito do plano complexo.

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

O parâmetro n, mostrado na equação da corrente do diodo, é dependente do processo de fabricação, sendo n = 2 aplicado ao caso de processos de fabricação de diodos para circuitos integrados.

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

Considerando os diodos discretos, os valores dos parâmetros do modelo no SPICE, em geral, são extraídos de catálogos de especificação técnicas dos fabricantes.

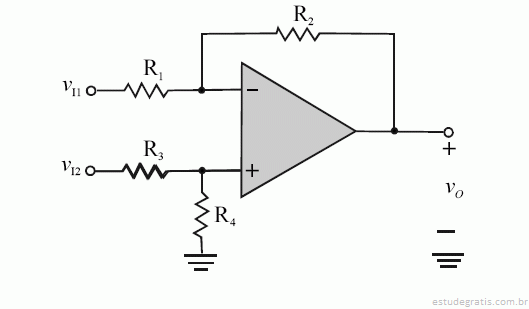

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Individualmente, o Amp Op é considerado um amplificador de diferenças. Contudo, a saturação na saída do Amp Op o impede de operar sozinho como um amplificador de diferenças em circuitos práticos.

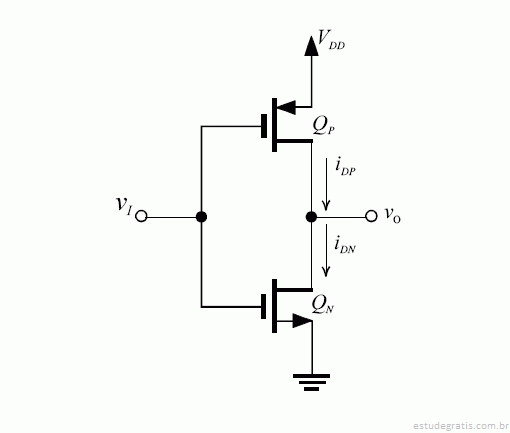

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Independentemente da tecnologia de fabricação empregada em circuitos integrados digitais, o elemento básico em projeto de circuitos integrados digitais é o inversor lógico.
