Determine o número de dentes de uma engrenagem cônica que deve ser acoplada a uma engrenagem de 100 dentes e com um ângulo 30°. Sabe-se que o ângulo de pressão é de 15° e o ângulo dos eixos, 90°. Marque a alternativa que determina o número de dentes da engrenagem.

Diodos são dispositivos eletrônicos amplamente utilizados, com funções e características específicas na eletrônica e telecomunicações. Relacione adequadamente os tipos de diodos às respectivas funções.

A sequência está correta em

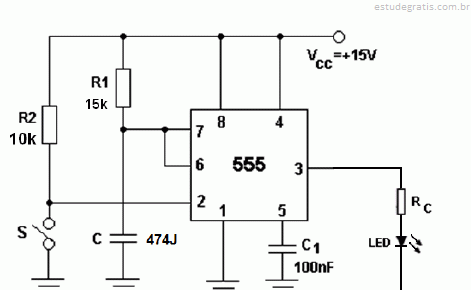

Um técnico em eletrônica apresentou o seguinte esquema elétrico, conforme a imagem de um circuito temporizador. Ele não conseguiu realizar a medição do capacitor C, apenas anotou os números que estavam descritos no corpo do componente, sendo 474 J, onde J é a tolerância do capacitor.

Ao analisar o funcionamento do circuito em uma bancada, é correto afirmar que ao fechar a chave S

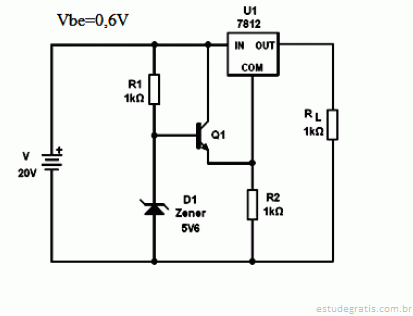

Reguladores de tensão são utilizados com o objetivo de manter um valor de tensão apropriado para circuitos eletrônicos. Na configuração apresentada anteriormente, assinale o valor da corrente que circula por R2.

O circuito a seguir foi desenvolvido com intuito de ligar e desligar um relé através da saída Q do FF (Flip-Flop) para acionar um motor AC. Ao energizar o relé em nível lógico alto, o motor é acionado e, ao desenergizar o relé nível lógico 0, o motor é desacionado. Inicialmente, a saída Q está em nível lógico 0.

Assinale a alternativa que melhor descreve corretamente o funcionamento do circuito.
