Histerese é uma palavra grega que possui como definição atraso. É detectada em um circuito quando este apresentar um atraso de mudança em seu estado de saída. Assinale a alternativa que apresenta margem de tensão de histerese através do circuito apresentado. (A alimentação do AOP é de +15V/–15V; a tensão de saturação deve ser considerada.)

Define-se como modulação a alteração de alguma característica de determinado sinal de alta frequência, denominado portadora; através do sinal de baixa frequência, que é a informação, denominado sinal modulante. Relacione adequadamente os tipos de moduladores digitais às respectivas definições.

A sequência está correta em

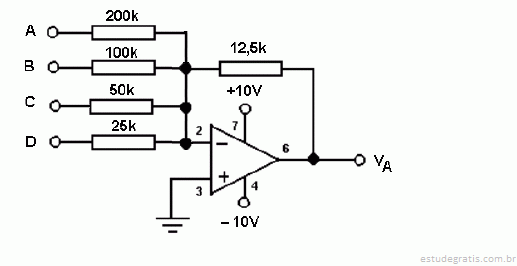

Observe um circuito somador inversor com amplificador operacional que está sendo utilizado como um conversor digital/analógico com resistor ponderado. Nas entradas A, B, C e D são aplicados bits 1 ou 0. O bit 1 equivale a uma tensão contínua igual a 10 V e o bit 0 a zero volts.

Sabe-se que um técnico está analisando o circuito que não está funcionando corretamente. Ele ligou em todas as entradas o bit 1 e mediu na saída VA um valor de tensão igual a –6,875 V. Analisando o resultado da medição, conclui-se que um resistor estava aberto. Este resistor é o de

Meios de transmissão são utilizados para transportar informações ou dados de um ponto a outro. Dentre os meios de transmissão existentes, assinale a alternativa que apresenta um meio de transmissão não guiado.

O circuito da figura representa uma aplicação do amplificador operacional.

Considerando a tensão V2 = 6 V, qual deve ser o valor de tensão ajustado em P1, para que a L.E.D, LD acenda?
