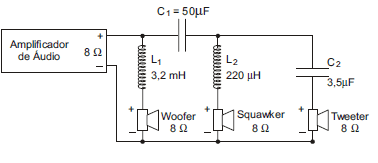

Considere o circuito do divisor de frequências abaixo.

As reatâncias da bobina L1 e do capacitor C1 na frequência de 400 Hz, nessa ordem, valem, aproximadamente,

A) 4  e 16

B) 4  e 8

C) 8  e 8

D) 8  e 4

E) 8 e 16

O circuito integrado TTL 74193 é um contador binário de quatro bits, crescente/decrescente e possui um pino ativo em nível baixo que permite carregá-lo diretamente a partir das quatro entradas de dados. Trata-se do pino denominado

Nos microprocessadores, um recurso típico é o de poder desviar imediatamente o processamento do programa principal quando uma entrada específica do microprocessador muda de estado. Esse recurso é denominado

São dois tipos de circuitos integrados lineares que atuam como reguladores de tensão:

Um sistema digital TTL deve acionar um LED com nível alto. O anodo do LED está ligado à saída digital através de um resistor R e o seu catodo encontra-se ligado ao pólo negativo da fonte de alimentação do circuito. Considerando que a saída TTL típica é de 5 V em nível alto e que o LED possui a especificação VF = 1,9 V @ IF = 1 mA, o resistor comercial mais adequado para esse circuito tem anéis nas cores
