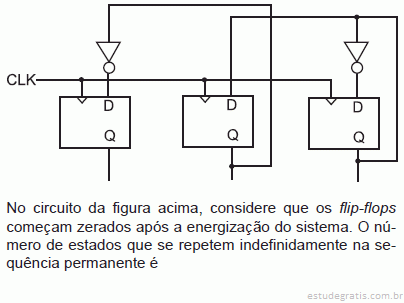

Questões de Engenharia de Telecomunicações do ano 2011

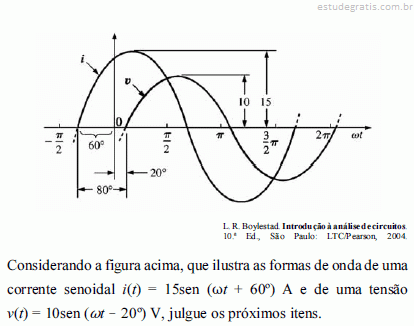

O valor de pico da tensão é igual a 10 V.

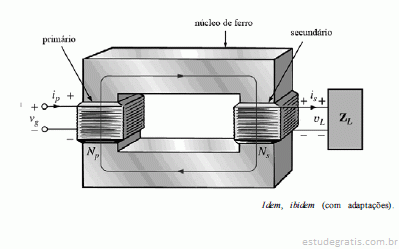

A figura acima ilustra aspectos construtivos e de circuitos de um transformador monofásico com dois enrolamentos. No esquema representado na figura, Np e N_s correspondem ao número de espiras nos enrolamentos primário e secundário, respectivamente, e a impedância de carga conectada ao secundário é Z_L. Com base nessas informações e considerando que o transformador seja ideal, julgue os itens a seguir.

Se N_p = 1.100 e N_s = 100, para uma tensão senoidal v_g de amplitude 220 V aplicada ao enrolamento primário, a tensão na carga v_L apresenta amplitude igual a 11 V.

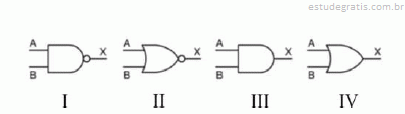

Considerando as portas lógicas ilustradas nas figuras de I a IV acima, julgue os itens a seguir.

Na situação em que as entradas A e B das portas (II) e (III) recebem os mesmos sinais, as saídas das respectivas portas são iguais.

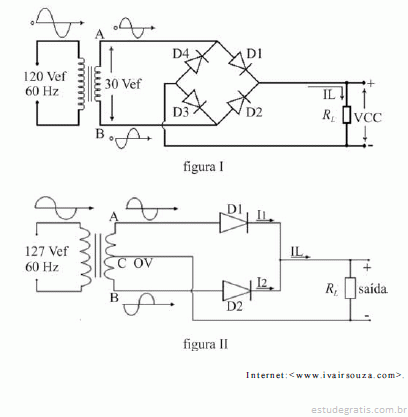

As figuras I e II acima mostram, respectivamente, um circuito retificador em ponte e outro denominado retificador transformador com centro. Ambos são alimentados no primário por meio de fonte senoidal. A fonte de alimentação do circuito da figura I apresenta tensão eficaz igual a 120 V, enquanto, no circuito da figura II, essa tensão eficaz de alimentação é igual a 127 V. A partir dessas informações, julgue os itens que se seguem.

Nos terminais da carga R_L, em ambos os circuitos, observam-se formas de onda com retificação completa.
