segmentando as duas imagens, é possível obter as frações de cada uma das 3 fases, combinando os resultados em um sistema de equações. A partir daí, será possível obter a distribuição tridimensional de diâmetros dos nódulos e o tamanho de grão da perlita.

a imagem da direita é da amostra lixada, polida e atacada com Nital. É possível discriminar as 3 fases: nódulos de grafite (escuros), perlita (cinza) e ferrita (clara). O histograma será trimodal e será possível segmentar cada fase e medir suas respectivas frações de área.

o histograma da imagem da esquerda será bimodal, e será possível segmentar e medir, diretamente, a fração de área e a distribuição tridimensional de diâmetros dos nódulos de grafite.

o histograma da imagem da direita é bimodal: a perlita aparece clara e os nódulos de grafite, junto com a ferrita, aparecem escuros. Será possível discriminar os nódulos por sua forma e medir sua fração de fases e distribuição de diâmetros.

a imagem da esquerda é da amostra apenas lixada e polida. O histograma da imagem será bimodal e será possível segmentar e medir a fração de área dos nódulos de grafite. Não será possível discriminar ferrita de perlita.

Já que todos os métodos de medida propostos na norma são estatísticos, os grãos incompletos que tocam as bordas da imagem sempre devem ser incluídos nas contagens que levam ao cálculo do tamanho de grão.

Para evitar erros causados por anisotropia na forma dos grãos, deve-se sempre evitar o uso de círculos como referência para contagem de interceptos ou intersecções.

A partir de medidas baseadas em contagem de grãos, intersecções ou interceptos, comprimento de fronteiras ou de interceptos, ou área de grãos, é possível calcular G através de uma única fórmula geral.

Apesar da norma se referir à análise de imagens automática, é impossível realizar as medidas de interceptos ou intersecções sem a interferência do operador.

Ao obter o tamanho de grão através de medida das áreas de grãos, grãos que interceptam as bordas da imagem devem ser eliminados. Por outro lado, se o método de interceptos ou intersecções for usado, esta eliminação não é necessária.

MO é uma técnica mais versátil, apesar de oferecer aumentos menores que MEV. Isto porque é possível observar amostras metálicas ou isolantes. Já MEV só permite observar amostras metálicas.

MO trabalha até aumentos de até 1000X enquanto MEV trabalha somente em aumentos maiores, atingindo assim profundidade de foco maior.

Amostras metálicas podem ser observadas em MO com aumentos de até 1000X. No entanto, para que estas amostras sejam observadas em aumentos maiores no MEV, será sempre necessária uma preparação metalográfica especial.

Ambas as técnicas são usadas na observação da superfície de metais, mas MO tem profundidade de foco menor que MEV em aumentos equivalentes.

O contraste obtido em MO e em MEV, no modo de elétrons retro-espalhados, são proporcionais ao número atômico médio do material analisado. MEV é mais vantajoso, no entanto, porque atinge maior aumento e profundidade de foco.

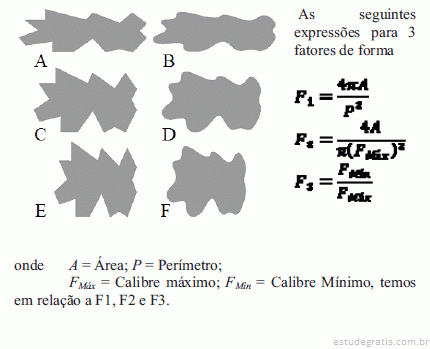

F1(A) > F1(B); F2(C)
F2(D); F3(F) < F3(D)

F1(A)
F1(B); F2(C)
F2(D); F3(E) < F3(C)

F1(A) < F1(B); F2(C) >> F2(D); F3(E) < F3(C)

F1(A) < F1(B); F2(C)
F2(D); F3(E) > F3(C)

medidas de tamanho de partículas podem ser obtidas de forma semi-automática sobre uma imagem não segmentada. Para isso, é preciso calibrar a imagem e delinear as partículas com o “mouse”. No entanto, é impossível obter, desta maneira, medidas de forma.

uma vez adquirida uma imagem digital, é possível medir imediatamente tamanho e forma de partículas, de forma automática (sem interferência do operador). Para isso, basta calibrar a imagem.

das de tamanho e forma de partículas podem ser obtidas de forma automática (sem interferência do operador), mas é indispensável gerar primeiro uma imagem de máscara binária, através de um procedimento de segmentação.

medidas de tamanho de grão podem ser obtidas através do método dos interceptos. No entanto, estas medidas não podem ser automatizadas, exigindo sempre a participação do operador na identificação das fronteiras dos grãos.

é possível obter, de forma automática (sem interferência do operador), medidas de fração de área de uma dada fase em uma imagem. No entanto, esta medida não tem relação com a verdadeira fração volumétrica da fase no material.
