As saídas digitais de controladores lógicos programáveis (CLPs) são utilizadas para acionar diversos tipos de atuadores discretos, como válvulas solenoides, motores e lâmpadas. Existem basicamente três classes: saídas a relé, saídas a transistor e saídas a tiristor. Indique se as afirmativas a seguir, a respeito de saídas digitais de CLPs, são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.
( ) As saídas a relé podem atuar em uma ampla faixa de tensão e corrente, o que reduz a necessidade de circuitos auxiliares.
( ) As saídas a transistor são especificadas para comutar tanto circuitos em corrente contínua quanto em corrente alternada.
( ) Por serem baseadas em elementos estáticos, as saídas a transistor possuem maior velocidade de comutação que as saídas a relé.
( ) Por serem baseadas em elementos eletromecânicos, as saídas a tiristor possuem menor vida útil que as saídas a relé.

Indique se as afirmativas a seguir, a respeito de controladores lógicos programáveis (CLPs) usados em automação industrial, são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.
( ) A norma IEC 61131-3 especifica estas cinco linguagens para programação de CLP: Assembly, C, Diagrama de Contatos (Ladder Diagram), Diagrama de Blocos (Function Block Diagram) e Diagrama Sequencial (Sequencial Flow Chart).
( ) Em operação normal (modo RUN), o CLP realiza periodicamente o ciclo de varredura que basicamente grava as informações das portas de entradas nas respectivas memórias-imagem, processa a lógica programada e só então atualiza as portas de saída de acordo com o estado das respectivas memórias-imagem.
( ) Em razão da confiabilidade operacional, do alto desempenho de seus processadores, da alta capacidade de memória e do baixo custo, os CLPs industriais são os dispositivos mais indicados para o processamento de imagens em equipamentos de controle de qualidade da produção.
( ) Segundo a norma IEC 61131-3, a programação de CLPs em Diagrama de Contatos (Ladder Diagram) segue a mesma lógica de um circuito elétrico de relés, de modo que uma mudança na ordem em que os degraus (rungs) são programados no diagrama não pode alterar o comportamento gerado pelo CLP.

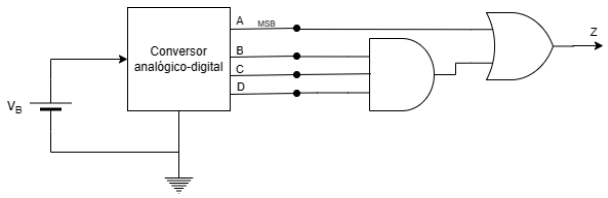

A figura abaixo mostra um conversor analógico-digital de rampa digital que monitora a tensão V_B de uma bateria de 12 V. A saída do conversor é um número binário de 4 bits, ABCD, que corresponde à tensão da bateria em degraus de 1 V, sendo A o bit mais significativo (MSB). As saídas binárias do conversor A/D são ligadas em um circuito lógico que produz uma saída Z.

A saída Z é ativada em nível ALTO se e somente se a tensão da bateria V_B for maior que:

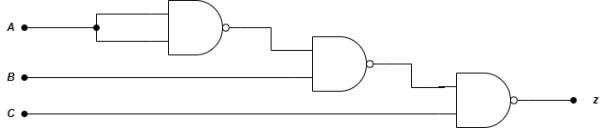

Considere o seguinte circuito digital, composto por três portas lógicas NAND:

Qual expressão booleana é implementada por esse circuito?

A corrente no secundário de um transformador ideal de 13.200/220 V é de 30 A. A razão de espiras do transformador, a potência aparente que está sendo transmitida e a corrente no primário são dadas por:
