Questões de Física do ano 2011

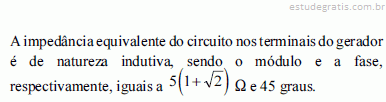

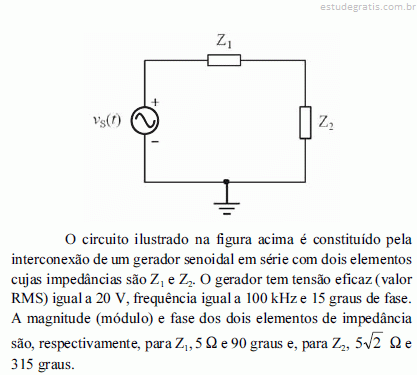

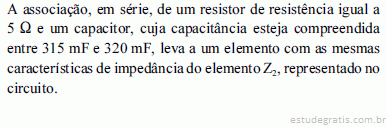

Considerando o funcionamento do circuito em regime permanente, julgue os próximos itens.

Considerando o funcionamento do circuito em regime permanente, julgue os próximos itens.

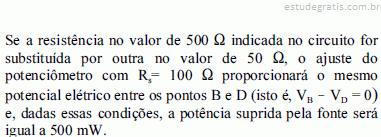

O circuito ilustrado na figura acima corresponde a uma ponte de Wheatstone, utilizada em uma experiência de eletricidade para determinação da resistência desconhecida Rx. Entre os pontos A e D, é ligado um potenciômetro, cuja resistência variável é Rs. Um galvanômetro é conectado entre os pontos B e D do circuito para monitoramento da ponte.

Com base nessas informações, julgue os itens que se seguem.

O circuito ilustrado na figura acima corresponde a uma ponte de Wheatstone, utilizada em uma experiência de eletricidade para determinação da resistência desconhecida Rx. Entre os pontos A e D, é ligado um potenciômetro, cuja resistência variável é Rs. Um galvanômetro é conectado entre os pontos B e D do circuito para monitoramento da ponte.

Com base nessas informações, julgue os itens que se seguem.

O amplificador operacional é um dos componentes eletrônicos comumente empregado em instrumentação eletrônica. Com relação às diversas aplicações de amplificadores operacionais, julgue os seguintes itens.

Formas usuais para construção de uma fonte de tensão controlada por corrente incluem a utilização de amplificador operacional, justificada pela característica de alta resistência de saída típica deste componente eletrônico, implicando assim em tensão de saída da fonte independente da carga.
