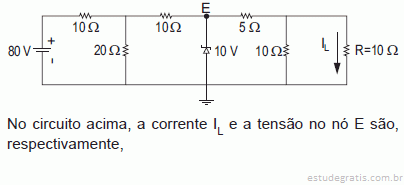

#Questão 482034 - Física, Geral, CESGRANRIO, 2011, Petrobras, Técnico de Exploração de Petróleo Júnior

#Questão 482036 - Física, Geral, CESGRANRIO, 2011, Petrobras, Técnico de Exploração de Petróleo Júnior

Uma fonte é utilizada como gerador de clock para um circuito sequencial síncrono. O circuito não está funcionando corretamente, pois o tempo de transição entre os estados está maior que o esperado. Após uma análise do circuito, suspeita-se que o problema está no período do sinal, na saída do gerador de clock. Para medir o período deste sinal, deve-se utilizar, preferencialmente um

A) voltímetro ajustado na escala AC.

B) ohmímetro e um circuito ressonante, pois, dessa forma, pode-se utilizar o ohmímetro para medir a impedância do circuito ressonante que varia com a frequência do sinal de entrada produzido pelo gerador de clock.

C) amperímetro ligado em série com um circuito ressonante e o gerador de clock, pois, dessa forma, pode-se medir o período do clock de acordo com a variação da corrente no circuito.

D) frequencímetro, pois, com o valor da frequência medida, o período do sinal na saída do gerador de clock pode ser facilmente calculado.

E) wattímetro, pois a potência de um sinal tem uma relação direta com o seu período.

#Questão 482038 - Física, Geral, CESGRANRIO, 2011, Petrobras, Técnico de Exploração de Petróleo Júnior

Quanto à utilização do voltímetro, deve-se considerar que

A) possui baixa impedância de entrada e deve ser ligado, em série, ao componente em que se deseja medir a tensão.

B) possui baixa impedância de entrada e deve ser ligado, em paralelo, ao componente em que se deseja medir a tensão.

C) possui alta impedância de entrada e deve ser ligado, em paralelo, ao componente em que se deseja medir a tensão.

D) possui alta impedância de entrada e deve ser ligado, em série, ao componente em que se deseja medir a tensão.

E) não é eficiente para medir tensão, sendo, preferencialmente, utilizado para medir resistência.

#Questão 482109 - Física, Geral, CESGRANRIO, 2011, Petrobras, Técnico de Manutenção Júnior

#Questão 482111 - Física, Geral, CESGRANRIO, 2011, Petrobras, Técnico de Manutenção Júnior
