Questões de Física do ano 2008

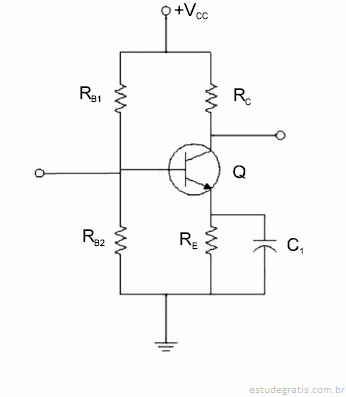

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se o capacitor C₁ estiver danificado, apresentando curto-circuito entre seus terminais, a polarização do transistor Q não é alterada.

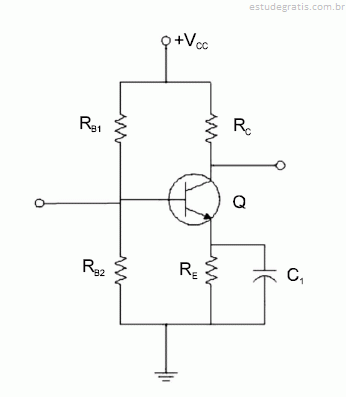

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se o transistor Q estiver operando na região ativa, a tensão de emissor é pouco menor que a tensão de base.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se o transistor Q estiver operando na região ativa, a corrente de coletor é diretamente proporcional à corrente de base, para fins práticos e em torno de certo ponto de operação.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Para se medir a corrente que entra no terminal de coletor do transistor Q, utilizando um amperímetro, basta colocar as pontas de teste entre os terminais de R_C, sem desfazer qualquer ligação no circuito.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se a corrente de base do transistor Q for desprezível em comparação à corrente que atravessa _RB1, então os resistores R_B1 e R_B2 formam um divisor de corrente.
