Questões de Física do ano 2008

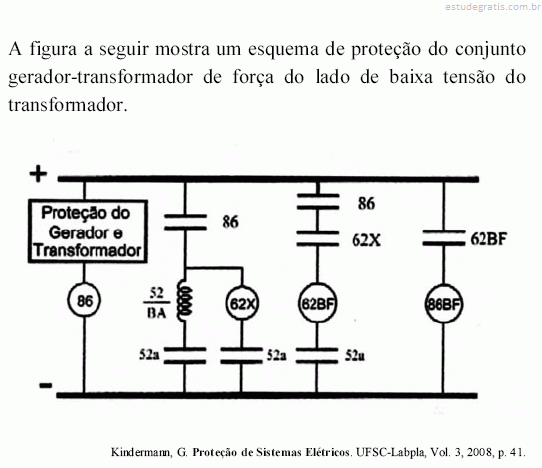

A respeito do esquema de proteção e dos elementos a ele pertencentes, julgue os seguintes itens.

Geralmente, o tempo de abertura do disjuntor, neste esquema, é de 800 ms, após a detecção pela proteção do defeito no conjunto gerador-transformador.

A respeito do esquema de proteção e dos elementos a ele pertencentes, julgue os seguintes itens.

Geralmente, o tempo de abertura do disjuntor, neste esquema, é de 800 ms, após a detecção pela proteção do defeito no conjunto gerador-transformador.  Nesse esquema de proteção, o fechamento do contato 62X ativa o relé de tempo 62BF.

Um dos relés eletromecânicos utilizados para proteção de equipamentos elétricos em sistemas elétricos de potência é o do tipo relé de disco de indução por bobina de sombra. Acerca desse tipo de relé, julgue os itens de 93 a 98.

A posição da curva tempo inverso (conjunto de pontos tempo versus corrente) desse relé depende do ajuste da denominada alavanca de tempo do relé.

Um dos relés eletromecânicos utilizados para proteção de equipamentos elétricos em sistemas elétricos de potência é o do tipo relé de disco de indução por bobina de sombra. Acerca desse tipo de relé, julgue os itens de 93 a 98.

O relé de indução por bobina de sombra é energizado por meio de quatro bobinas magnetizantes, dando-lhe, assim, característica direcional.

Um dos relés eletromecânicos utilizados para proteção de equipamentos elétricos em sistemas elétricos de potência é o do tipo relé de disco de indução por bobina de sombra. Acerca desse tipo de relé, julgue os itens de 93 a 98.

Esse tipo de relé é inadequado para proteção de sistemas elétricos com característica radial.
