Questões de Física do ano 2004

No circuito amplificador abaixo o transistor é de silício e apresenta os parâmetros híbridos h fe = 100, h ie = 1000 , h re = 0 e h oe = 0 Mhos. O amplificador opera em região linear e os capacitores apresentam reatâncias desprezíveis na freqüência de operação.

Se R1 = 1000 , R2 = 10 k, R3 = 22 k, R4 = 1 k e Vcc = 15 Volts, o valor mais próximo para a impedância de entrada para pequenos sinais do circuito será de:

No circuito abaixo os amplificadores operacionais são ideais, sempre operam em regiões lineares e são alimentados por fontes simétricas (não mostradas no circuito).

A tensão de saída Vo será de:

A análise da reflexão da luz que incide sobre os tecidos fornece informações potencialmente úteis para o diagnóstico de câncer. O método tem a vantagem de usar uma radiação não-ionizante que, ao contrário do que ocorre com os raios X, não oferece risco aos pacientes. A técnica consiste basicamente na aplicação de um feixe de laser sobre tecidos, que se espalha de múltiplas formas, diferentemente do que ocorre nos meios translúcidos, onde não há obstáculos para a sua propagação. O tempo de atraso acarretado pelas diversas reflexões é mensurável e varia de um tecido para outro, servindo de base para o cálculo do chamado coeficiente de espalhamento. Como os tecidos atingidos pelo câncer tornam-se muito mais espalhadores que os tecidos saudáveis, a técnica permite, a partir de um determinado estágio, detectar lesões cancerosas. A luz que retorna do tecido ao meio externo é captada por um detector que registra as informações obtidas.

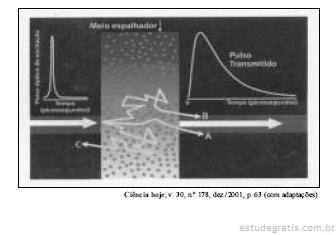

A figura acima mostra, esquematicamente, o meio espalhador onde cada ponto (centro espalhador) representa um obstáculo que provoca o espalhamento da luz. Um pulso ultracurto, ao ser injetado no meio espalhador, sofre alargamento temporal devido aos múltiplos espalhamentos. Os raios que seguem, por exemplo, o caminho A, mudam pouco a sua trajetória e rapidamente atravessam o tecido. Os raios que seguem o caminho B ficam presos no tecido por um tempo maior e contribuem para o alargamento do pulso e os que seguem a trajetória C não atravessam o tecido, eles retornam para o meio original por reflexão.

Com relação ao texto acima e aos princípios envolvidos na técnica apresentada, julgue os itens subseqüentes.

A técnica descrita acima baseia-se no fato de que a velocidade de propagação da luz independe do meio no qual se propaga.

A análise da reflexão da luz que incide sobre os tecidos fornece informações potencialmente úteis para o diagnóstico de câncer. O método tem a vantagem de usar uma radiação não-ionizante que, ao contrário do que ocorre com os raios X, não oferece risco aos pacientes. A técnica consiste basicamente na aplicação de um feixe de laser sobre tecidos, que se espalha de múltiplas formas, diferentemente do que ocorre nos meios translúcidos, onde não há obstáculos para a sua propagação. O tempo de atraso acarretado pelas diversas reflexões é mensurável e varia de um tecido para outro, servindo de base para o cálculo do chamado coeficiente de espalhamento. Como os tecidos atingidos pelo câncer tornam-se muito mais espalhadores que os tecidos saudáveis, a técnica permite, a partir de um determinado estágio, detectar lesões cancerosas. A luz que retorna do tecido ao meio externo é captada por um detector que registra as informações obtidas.

A figura acima mostra, esquematicamente, o meio espalhador onde cada ponto (centro espalhador) representa um obstáculo que provoca o espalhamento da luz. Um pulso ultracurto, ao ser injetado no meio espalhador, sofre alargamento temporal devido aos múltiplos espalhamentos. Os raios que seguem, por exemplo, o caminho A, mudam pouco a sua trajetória e rapidamente atravessam o tecido. Os raios que seguem o caminho B ficam presos no tecido por um tempo maior e contribuem para o alargamento do pulso e os que seguem a trajetória C não atravessam o tecido, eles retornam para o meio original por reflexão.

Com relação ao texto acima e aos princípios envolvidos na técnica apresentada, julgue os itens subseqüentes.

O alargamento do pulso pode estar relacionado com o número de reflexões no meio espalhador.

A análise da reflexão da luz que incide sobre os tecidos fornece informações potencialmente úteis para o diagnóstico de câncer. O método tem a vantagem de usar uma radiação não-ionizante que, ao contrário do que ocorre com os raios X, não oferece risco aos pacientes. A técnica consiste basicamente na aplicação de um feixe de laser sobre tecidos, que se espalha de múltiplas formas, diferentemente do que ocorre nos meios translúcidos, onde não há obstáculos para a sua propagação. O tempo de atraso acarretado pelas diversas reflexões é mensurável e varia de um tecido para outro, servindo de base para o cálculo do chamado coeficiente de espalhamento. Como os tecidos atingidos pelo câncer tornam-se muito mais espalhadores que os tecidos saudáveis, a técnica permite, a partir de um determinado estágio, detectar lesões cancerosas. A luz que retorna do tecido ao meio externo é captada por um detector que registra as informações obtidas.

A figura acima mostra, esquematicamente, o meio espalhador onde cada ponto (centro espalhador) representa um obstáculo que provoca o espalhamento da luz. Um pulso ultracurto, ao ser injetado no meio espalhador, sofre alargamento temporal devido aos múltiplos espalhamentos. Os raios que seguem, por exemplo, o caminho A, mudam pouco a sua trajetória e rapidamente atravessam o tecido. Os raios que seguem o caminho B ficam presos no tecido por um tempo maior e contribuem para o alargamento do pulso e os que seguem a trajetória C não atravessam o tecido, eles retornam para o meio original por reflexão.

Com relação ao texto acima e aos princípios envolvidos na técnica apresentada, julgue os itens subseqüentes.

O caráter corpuscular da luz como conceito permite descrever os processos de espalhamento mencionados no texto.
