Questões de Engenharia Química do ano 2004

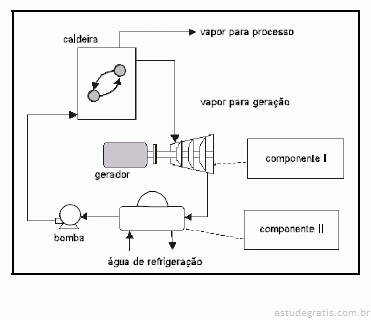

Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.

O trabalho mecânico na turbina pode ser determinado pela variação de entalpia do vapor multiplicada pelo fluxo de massa.

Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.

A bomba movimenta vapor e água do condensador à caldeira.

Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.

A pressão da água de refrigeração no condensador deve ser elevada para que a água não se transforme em vapor.

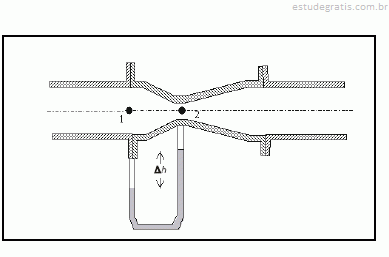

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

O tubo Venturi é um dispositivo para a medição de vazão do fluido de trabalho, a partir da medida da diferença de pressão entre os pontos 1 e 2.

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

Utilizando a equação da continuidade e de Bernoulli podemos obter a relação entre a vazão e .h.
