Questões de Engenharia Mecatrônica da CESPE / CEBRASPE

A medição ou monitoramento de variáveis físicas, como temperatura, pressão e velocidade, necessita do uso de sensores que traduzem essas variáveis em sinais ou parâmetros elétricos. Em conjunto com esses sensores, necessita-se de circuitos de condicionamento adequados. Acerca de sensores e de circuitos de condicionamento, julgue os itens seguintes.

O termopar é um sensor de temperatura cuja resistência varia em função da temperatura de sua junção bi-metálica.

A eletrônica digital permite a manipulação de bits (estados lógicos) ou conjuntos de bits de forma a realizar processamento de dados. Com relação aos aspectos básicos de circuitos digitais, julgue os itens a seguir.

Em uma porta digital com saída a coletor ou dreno aberto, ao se ligar a saída à alimentação positiva através de um resistor, ela fornecerá corrente convencional ao resistor quando estiver em nível lógico baixo.

A eletrônica digital permite a manipulação de bits (estados lógicos) ou conjuntos de bits de forma a realizar processamento de dados. Com relação aos aspectos básicos de circuitos digitais, julgue os itens a seguir.

Em uma porta lógica NAND (Não E) com duas entradas, se as duas entradas forem conectadas a resistores de pull-up, a saída da porta apresentará nível alto.

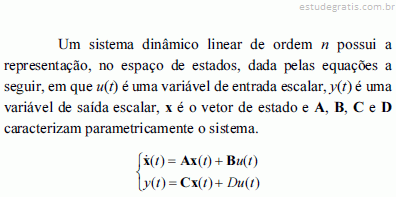

A partir dessas informações, julgue os itens a seguir.

A função de transferência G(s) = Y(s) U(s) para esse sistema não depende da matriz B, sendo Y(s) e U(s) as transformadas de Laplace de y(t) e u(t), respectivamente.

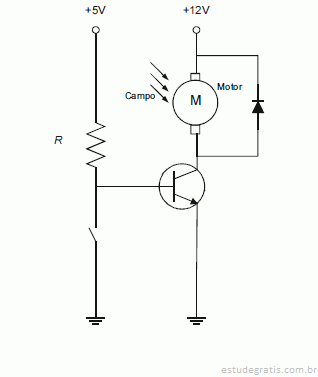

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

O diodo presente no circuito tem a função de dispositivo de proteção, já que impede a indução de alta tensão no terminal de coletor do transistor.
