Questões de Engenharia Mecânica do ano 2023

Considerando a NR-06 ? Equipamentos de Proteção Individual (EPIs), assinale afirmativa correta.

No prédio administrativo do MP existe uma tubulação para elevar água para um ponto mais alto, dotado de uma bomba centrífuga. Considere uma tubulação com um diâmetro constante de 500 mm e que transporta água a uma vazão volumétrica de 0,5 m³/s. O desnível entre os dois pontos é de 10 m, como sugerido na ilustração: Dados do projeto:
HL= 5 m Rendimento = 80%

Seção (1)
Seção (2)

Considerar: ? = 1.000 kg/m³ g = 10 m/s² 1 CV ? 736 W
Considerando as perdas de cargas na válvula e conexões em curva igual a 5 m, qual potência deverá ser fornecida à bomba?

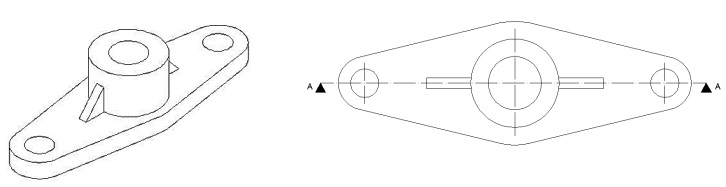

A representação em corte é um recurso empregado para apresentar elementos internos de componentes mecânicos:

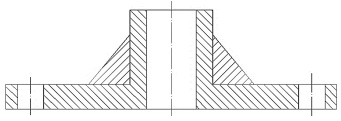

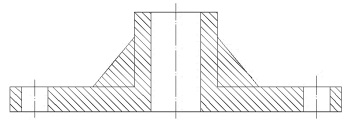

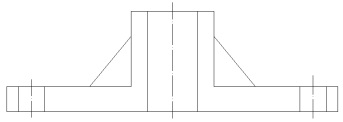

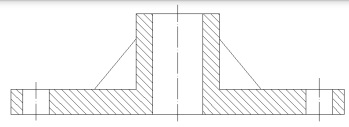

Assinale a peça que representa corretamente o corte AA.

Na instalação de caldeiras, o projeto quase sempre apresenta a opção do ciclo Rankine como o ciclo ideal para a instalação térmica de vapor. As razões são:
É mais fácil condensar completamente o vapor e trabalhar somente com líquido na bomba, como no ciclo de Rankine. Envolve o superaquecimento do vapor. No ciclo de Rankine, o vapor é superaquecido à pressão constante. Assim, o ciclo de Rankine é o ciclo ideal que pode ser aproximado na prática. Os seguintes processos compreendem o ciclo Rankine, EXCETO:

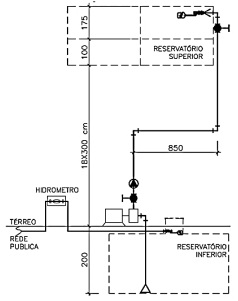

O projeto da instalação predial de um sistema hidráulico deve ser concebido para tornar completa e eficaz a utilização da água e também a energia gasta no sistema. O projeto eficaz contempla um menor consumo de água e energia. Observe a representação de um típico projeto de uma instalação hidráulica:



A tubulação compreendida entre o orifício de saída da bomba e o ponto de descarga no reservatório superior é a de:
