Questões de Engenharia Mecânica do ano 2013

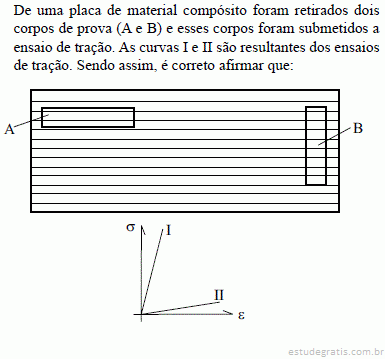

a curva I se refere ao ensaio com o corpo de prova A; a curva II refere-se ao corpo de prova B; a diferença de resultado deve-se à anisotropia do material compósito.

a curva I se refere ao ensaio com o corpo de prova B; a curva II refere-se ao corpo de prova A; a diferença de resultado deve-se à fragilidade do material compósito.

os resultados deveriam ser idênticos, não podendo haver a discrepância entre eles.

a curva I se refere ao ensaio com o corpo de prova B; a curva II refere-se ao corpo de prova A; a diferença de resultado deve-se, exclusivamente, à homogeneidade do material compósito.

a curva I se refere ao ensaio com o corpo de prova A; a curva II refere-se ao corpo de prova B; a diferença de resultado é devida, exclusivamente, a não uniformidade da cura do material compósito.

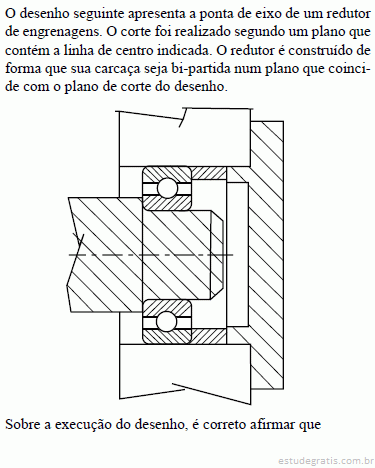

atende completamente às normas de desenho técnico mecânico.

o único erro a ser corrigido é a hachura do rolamento – a esfera também deveria ser hachurada.

a linha de centro do eixo não deve ser representada para não confundir com as hachuras do desenho.

o mancal de rolamento não deve ser hachurado em nenhum local.

o eixo não deve ser hachurado.

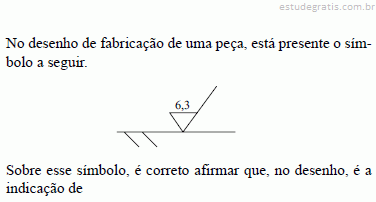

tolerância dimensional para o contorno de referência de uma tolerância geométrica de posição.

espessura do sobremetal a ser retirado numa operação de fresamento.

acabamento superficial em processo com remoção de cavaco e valor de rugosidade indicado.

acabamento superficial em peça fundida e valor da rugosidade.

acabamento superficial com pintura. O número indica a cor e o tipo de processo de deposição da tinta.

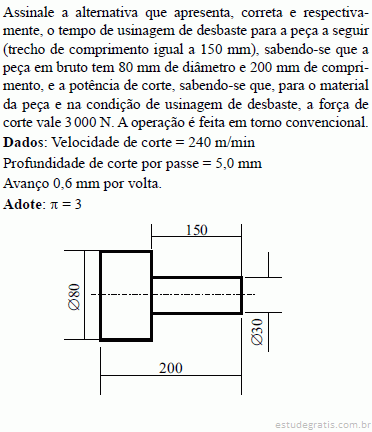

18 s e 12 kW.

75 s e 15 kW.

60 s e 5 kW.

75 s e 12 kW.

120 s e 1,5 kW.

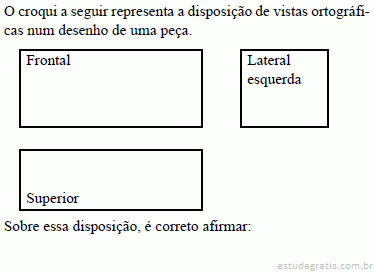

trata-se de uma disposição típica de desenho em primeiro diedro.

trata-se de uma disposição típica de desenho em quarto diedro.

trata-se de uma disposição possível tanto para desenho em primeiro diedro quanto em terceiro diedro.

a disposição da vista superior é sempre acima da vista frontal, logo, a disposição mostrada está incorreta.

a vista lateral esquerda não faz parte do sistema de vistas ortográficas.
