Questões de Engenharia Mecânica do ano 2013

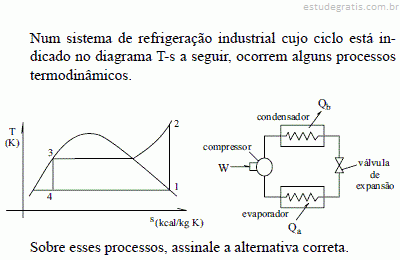

No diagrama T-s, o processo 1-2 corresponde a uma expansão isoentrópica, e esta ocorre no compressor.

No diagrama T-s, o processo 2-3 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.

No diagrama T-s, o trecho 4-1 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.

No diagrama T-s, o trecho 3-4 corresponde a uma compressão isoentrópica, e esta ocorre no compressor.

Segundo o diagrama T-s, o estado do fluido de trabalho no ponto 3 é o de vapor saturado seco. Este é o estado do fluido de trabalho na saída da válvula de expansão.

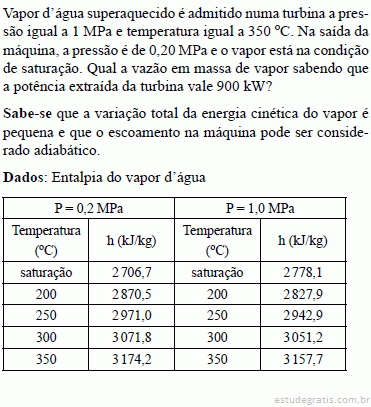

15,0 kg/s.

4,6 kg/s.

1,0 kg/s.

25 kg/s.

2,0 kg/s.

ao conjunto de ações de monitoramento de possíveis defeitos que possam ocorrer com o equipamento em uso.

ao conjunto de ações que visam monitorar e sanar posteriormente possíveis defeitos que venham a ocorrer com o equipamento em uso.

à substituição antecipada de componentes críticos de equipamentos em uso.

apenas ao monitoramento de alguns componentes de um equipamento.

ao conjunto de ações que visam sanar defeitos que ocorrem com o equipamento em uso.

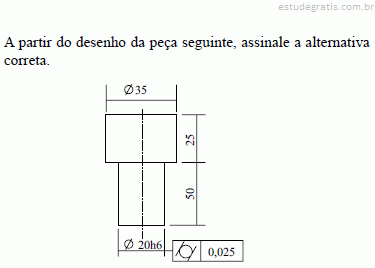

A cota 20h6 refere-se a um ajuste com folga.

Há uma indicação de tolerância geométrica de forma (cilindricidade) e tolerância dimensional para o diâmetro menor.

Todas as medidas têm a mesma tolerância dimensional.

Há uma indicação de tolerância geométrica de posição (concentricidade) para os dois diâmetros.

Há uma indicação de rugosidade igual a 0,025 mm e ajuste com folga para o diâmetro menor.

10⁶ ciclos.

20 000 ciclos.

1 ciclo (ruptura imediata quando usado sob o novo carregamento).

4,5 × 10⁴ ciclos.

8,0 × 10⁵ ciclos.
