Questões de Engenharia Mecânica do ano 2009

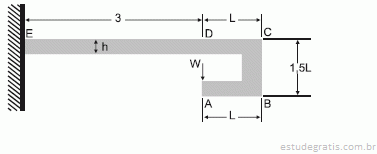

A figura acima mostra uma viga de seção retangular constante de altura h e momento de inércia I, submetida a um carregamento W aplicado no ponto A. Considerando essas informações julgue o item a seguir.

O momento fletor no ponto D é igual a zero.

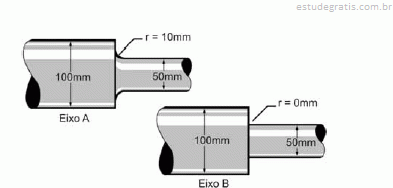

Considerando que os dois eixos mostrados na figura acima foram construídos com o mesmo material e que r é o raio de adoçamento, julgue o item abaixo.

A capacidade de transmissão de torque dos dois eixos é a mesma, porque eles são construídos com o mesmo material e têm os mesmos diâmetros.

Com relação aos elementos de máquinas, julgue os itens subsequentes.

Em um par de engrenagens que trabalham juntas, os dentes da engrenagem de menor módulo estão sujeitos a uma tensão mais elevada do que os dentes da engrenagem de maior módulo.

Com relação aos elementos de máquinas, julgue os itens subsequentes.

Considere um trem de engrenagens planetário composto de engrenagem solar de 16 dentes, engrenagens planetárias de 38 dentes e corroa de 96 dentes. Mantendo-se o suporte das planetárias fixo e girando a coroa no sentido horário a 100 rpm, a engrenagem solar gira no sentido anti-horário a um velocidade igual a 600 rpm.

Considerando as normas brasileiras de desenho técnico, julgue os próximos itens.

A escala 5:1 de um desenho de uma peça indica que 1 mm do desenho corresponde a 5 mm da peça real.
