Questões de Engenharia Mecânica do ano 2009

Acerca dos motores do ciclo Diesel, julgue os itens a seguir.

O uso da injeção em pré-câmara em motores do ciclo Diesel permite a obtenção de melhor rendimento térmico, em razão da redução das perdas de calor devido à pequena área de troca de calor da antecâmara.

Acerca dos motores do ciclo Diesel, julgue os itens a seguir.

Nos motores do ciclo Diesel, o intercooler atua como resfriador intermediário instalado entre o motor e o turbocompressor, cuja função é baixar a temperatura do ar antes da entrada na turbina, promovendo aumento da velocidade desta e, por consequência, aumento da pressão do ar admitido no motor.

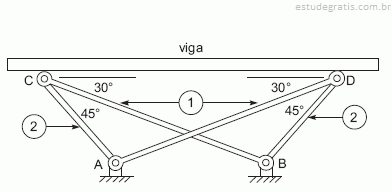

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

Considerando a disposição simétrica da viga e das barras indicadas na figura, a tensão normal atuante nas barras sujeitas à compressão (AC e BD) será idêntica à tensão normal atuante nas barras sujeitas à tração (AD e BC), se a relação entre as áreas (A₁/A₂) for igual a

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

O diagrama que melhor representa os momentos fletores internos atuantes na viga, devido a seu peso próprio, é

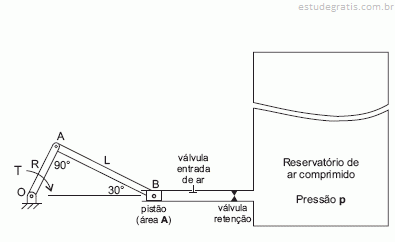

O mecanismo biela-manivela-pistão mostrado na figura abaixo é utilizado para comprimir o ar a ser armazenado em um reservatório.
