Questões de Engenharia Mecânica

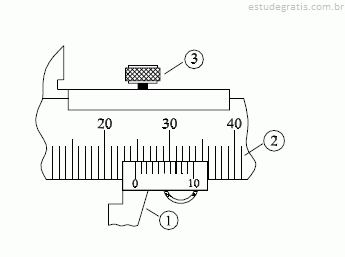

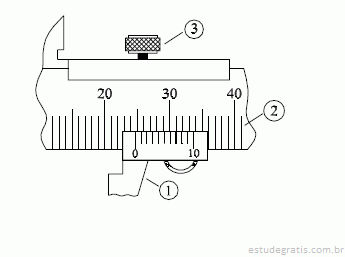

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A parte indicada como 2 mostra a escala móvel do paquímetro.

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A medida do componente da suspensão é igual a 24,7 mm.

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A parte indicada como 3 permite efetuar a medida na casa dos milímetros.

Para execução de uma medida de precisão realizada após o trabalho de retífica de um motor, foi utilizado um micrômetro e o resultado da medida está apresentado na figura acima. A respeito do micrômetro e da medida realizada, julgue os itens subseqüentes.

O valor medido é igual a 22,32 mm.

Para execução de uma medida de precisão realizada após o trabalho de retífica de um motor, foi utilizado um micrômetro e o resultado da medida está apresentado na figura acima. A respeito do micrômetro e da medida realizada, julgue os itens subseqüentes.

O micrômetro apresentado na figura é do tipo digital, que facilita a precisão de leitura.
