Questões de Engenharia Mecânica

O termo grau de liberdade é utilizado na descrição de sistemas mecânicos para exprimir o número de dimensões ou coordenadas necessárias para especificar a posição de todas as partes do sistema. Considerando esse conceito e os mecanismos mostrados nas figuras I e II acima, julgue os itens seguintes.

O mecanismo biela-manivela na figura I possui dois graus de liberdade: a rotação da manivela 2 em torno do pivô O₂ e o deslocamento linear do ponto B ao longo do eixo x.

O termo grau de liberdade é utilizado na descrição de sistemas mecânicos para exprimir o número de dimensões ou coordenadas necessárias para especificar a posição de todas as partes do sistema. Considerando esse conceito e os mecanismos mostrados nas figuras I e II acima, julgue os itens seguintes.

A cadeia cinemática esquematizada pelo mecanismo da figura II possui apenas um grau de liberdade.

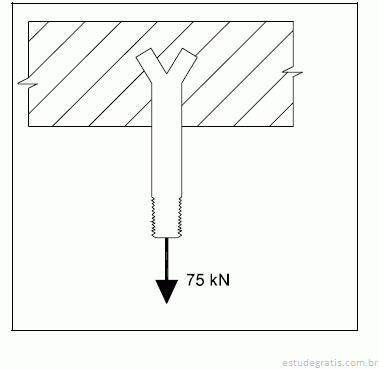

A figura acima mostra um chumbador embutido em uma laje, suportando um peso de 75 kN. Esse chumbador, que é de açocarbono com limite de resistência de 400 N/mm2, tem um diâmetro de 10 mm. Com relação à resistência do chumbador, julgue os itens subseqüentes.

Se o coeficiente de segurança usado no cálculo do chumbador for 4, a tensão admissível para esse cálculo é igual a 1.600 N/mm².

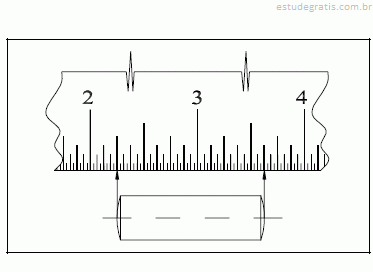

Um pino de ajuste de uma base de máquina está mostrado na figura acima. O comprimento desse pino foi medido por meio da régua graduada de aço inoxidável. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens seguintes.

A menor divisão dessa régua graduada é 1/16".

A propósito do diagrama ou gráfico resultante de um teste em dinamômetro, julgue os itens subseqüentes.

A eficiência mecânica em operação de aceleração total diminui com a velocidade e isso pode ser verificado por teste.
