Questões sobre Sistemas de Controle

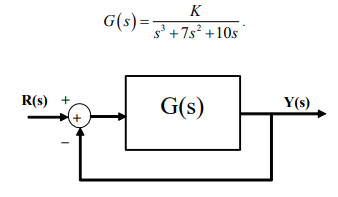

A figura mostra o diagrama em blocos de uma planta em malha fechada com realimentação de saída, característica dos sistemas de controle. A Função de Transferência de malha aberta é:



Para esta configuração em Malha Fechada, sabe-se que quando o valor do ganho K varia positivamente de 0 a infinito, o sistema em Malha Fechada entra em INSTABIIDADE a partir de um certo ganho. O valor do ganho no limiar da INSTABILIDADE é

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O baixo custo é uma das vantagens do controlador 1, que pode ser amplamente utilizado tanto em sistemas de controle industriais quanto domésticos.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

A ação de controle do controlador 2 é denominada controle de taxa, visto que é proporcional à taxa de variação do sinal de erro atuante.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O controlador automático determina o desvio entre a saída do processo e o valor de referência, produzindo um sinal de controle que reduz o desvio a zero ou a um pequeno valor.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O controlador 1 pode conter um intervalo diferencial antes da comutação dos valores, podendo ser intencional para reduzir o desgaste do mecanismo de comutação.
