Questões sobre Geral

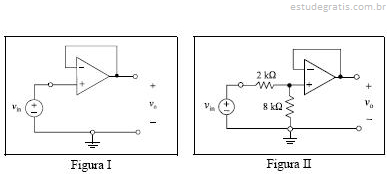

As figuras I e II acima mostram circuitos eletrônicos implementados com amplificadores operacionais ideais. Sabendo que o ganho de tensão Av de cada circuito pode ser definido por  julgue os itens abaixo, relativos a esses circuitos.

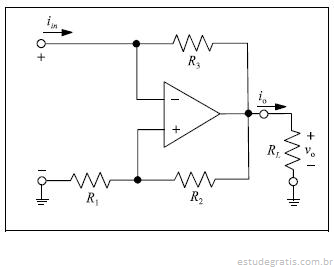

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência R_m e o ganho de corrente A_i do circuito podem ser definidos, respectivamente, por  , julgue os itens que se seguem.

Se a entrada desse circuito for conectada ao terra, aparecerá na saída uma tensão de offset.

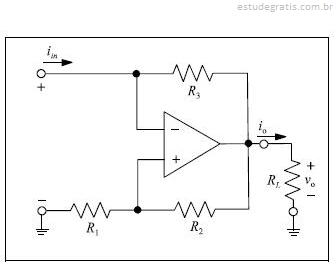

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência R_m e o ganho de corrente A_i do circuito podem ser definidos, respectivamente, por  , julgue os itens que se seguem.

Em função da corrente de entrada, a tensão de saída pode ser dada por

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência R_m e o ganho de corrente A_i do circuito podem ser definidos, respectivamente, por  , julgue os itens que se seguem.

A corrente de saída, em função da corrente de entrada, pode ser dada por

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência R_m e o ganho de corrente A_i do circuito podem ser definidos, respectivamente, por  , julgue os itens que se seguem.

Ao substituir o amplificador operacional ideal por um que tenha largura de banda finita, a função de transferência transresistência ou o ganho de corrente será do tipo passa-altas.
