Listagem de Questões sobre Geral

#Questão 423380 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

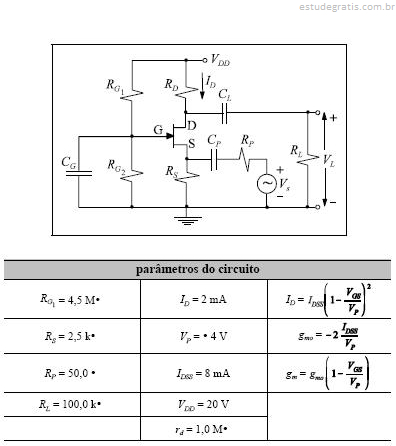

A figura acima mostra um amplificador implementado com um transistor JFET. Os capacitores CL e CP são grandes o suficiente para não afetarem a freqüência de corte inferior do circuito. Os parâmetros do dispositivo JFET, assim como outros dados relativos ao circuito são apresentados na tabela acima, em que rd é a resistência de canal do JFET. Julgue os seguintes itens, relativos ao circuito, considerando que o amplificador apresenta o módulo do ganho de tensão igual a 2.

O ganho de transcondutância gm do modelo para pequenos sinais do JFET é igual a 2 mA/V.

#Questão 423381 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

A figura acima mostra um amplificador implementado com um transistor JFET. Os capacitores CL e CP são grandes o suficiente para não afetarem a freqüência de corte inferior do circuito. Os parâmetros do dispositivo JFET, assim como outros dados relativos ao circuito são apresentados na tabela acima, em que rd é a resistência de canal do JFET. Julgue os seguintes itens, relativos ao circuito, considerando que o amplificador apresenta o módulo do ganho de tensão igual a 2.

O valor de RD que satisfaz a polarização e a especificação de ganho do circuito é inferior a 2 k•.

#Questão 423382 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

A figura acima mostra um amplificador implementado com um transistor JFET. Os capacitores CL e CP são grandes o suficiente para não afetarem a freqüência de corte inferior do circuito. Os parâmetros do dispositivo JFET, assim como outros dados relativos ao circuito são apresentados na tabela acima, em que rd é a resistência de canal do JFET. Julgue os seguintes itens, relativos ao circuito, considerando que o amplificador apresenta o módulo do ganho de tensão igual a 2.

O capacitor CG, que define uma freqüência de corte inferior igual a 1 rad/s, pode ser expresso por

#Questão 423383 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

A figura abaixo mostra o esquema de um circuito retificador de tensão implementado com diodos semicondutores. Com base na figura, julgue os itens abaixo.

A figura mostra um retificador de onda completa.

#Questão 423384 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

A figura abaixo mostra o esquema de um circuito retificador de tensão implementado com diodos semicondutores. Com base na figura, julgue os itens abaixo.

Essa topologia de retificação apresenta uma impedância de saída muito alta.
