Questões sobre Eletrônica Digital

Com relação a geração de dados de previsão de passagem de um satélite, julgue os itens seguintes. Na determinação da posição angular de um satélite geoestacionário, antenas com ganho inferior a 20 dBi na ET não permitem medidas precisas.

Julgue os itens de 82 a 92, relativos a posição orbital de um satélite. A relação sinal-ruído (S/N) de um sinal recebido em terra é afetada pela excentricidade da órbita do satélite.

Julgue os itens de 82 a 92, relativos a posição orbital de um satélite. A influência gravitacional do Sol e a da Lua são normalmente considerados em modelos de simulação orbital.

A análise vetorial de sinais modulados digitalmente provê ferramentas visuais e numéricas que ajudam a identificar e quantificar rapidamente deteriorações presentes nesse tipo de sinais. Essas ferramentas são atualmente oferecidas por diversos instrumentos de medição e, assim, já se tornaram comuns no trabalho de avaliação de sistemas de transmissão digital. Julgue os itens 30 e 31, relacionados com esse tipo de análise de sinais modulados.

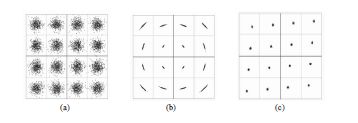

Considere que a figura a seguir mostre os diagramas de constelação de três sinais 16-QAM deteriorados por ruído ou degradações de RF. Nesse caso, é possível que no diagrama indicado por (a) haja predomínio de ruído aditivo; em (b), de degradação do nível devido a ruído de fase; e em (c), de degradação devido a erro de quadratura (ou de fase) I-Q.

A análise vetorial de sinais modulados digitalmente provê ferramentas visuais e numéricas que ajudam a identificar e quantificar rapidamente deteriorações presentes nesse tipo de sinais. Essas ferramentas são atualmente oferecidas por diversos instrumentos de medição e, assim, já se tornaram comuns no trabalho de avaliação de sistemas de transmissão digital. Julgue os itens 30 e 31, relacionados com esse tipo de análise de sinais modulados. É correto afirmar que, na figura a seguir, mostram-se os diagramas IQ de três sinais QPSK deteriorados por ruído AWGN. Entre os três sinais apresentados, a intensidade do ruído é maior no sinal representado pelo diagrama (a) e menor no sinal representado por (c) .
