Questões sobre Eletrônica de Potência

Considerando que uma bancada de instrumentos para testes de componentes possui equipamentos como multímetro, osciloscópio, fonte de tensão e gerador de sinais, julgue os itens de 71 a 75.

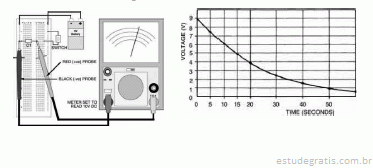

Considere que uma fonte de alimentação de 9 V foi inicialmente aplicada em circuito composto por um switch e um capacitor C1, como mostra a figura a seguir. Levando em conta a posição do switch e o fator temporal da medição, é correto afirmar que a curva mostrada corresponde à curva de medição.

Considerando que uma bancada de instrumentos para testes de componentes possui equipamentos como multímetro, osciloscópio, fonte de tensão e gerador de sinais, julgue os itens de 71 a 75.

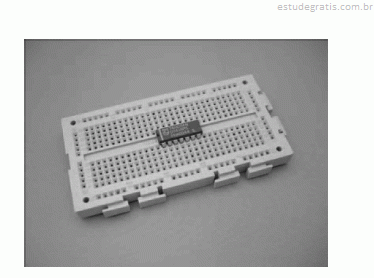

É correto afirmar que o CI inserido no protoboard mostrado na figura abaixo está em posição de curto-circuito.

Considerando que uma bancada de instrumentos para testes de componentes possui equipamentos como multímetro, osciloscópio, fonte de tensão e gerador de sinais, julgue os itens de 71 a 75.

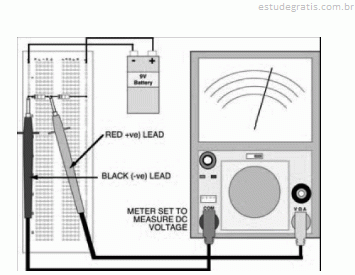

Considere que o circuito em paralelo apresentado na figura a seguir corresponde à representação da medição de tensão em um dos resistores. Nesse caso, a medição indicará uma tensão de 4,5 V, com alimentação de 9 V.

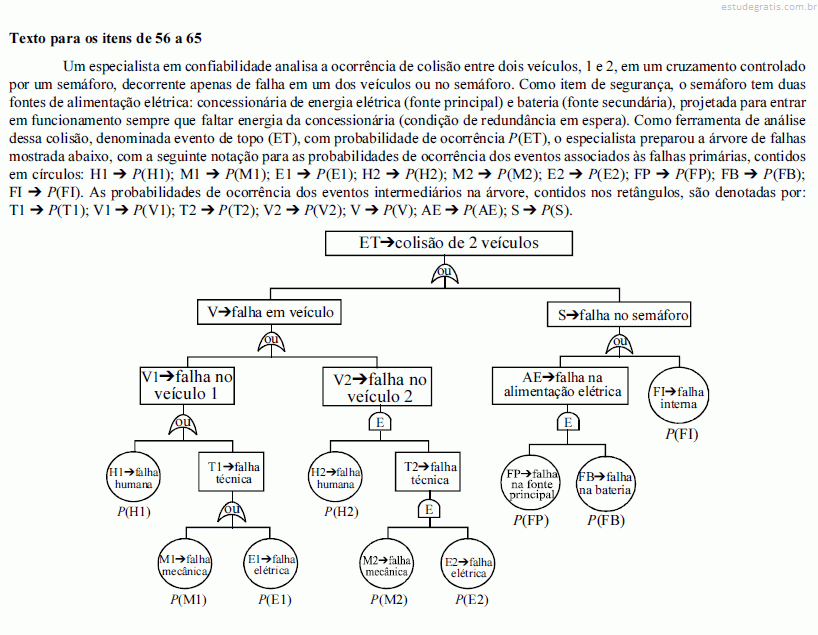

Falhas no semáforo são consequências de falhas na alimentação elétrica ou de falha interna do próprio semáforo.

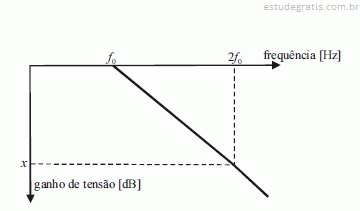

A figura acima mostra um gráfico com as assíntotas de um diagrama de Bode para um circuito RC de primeira ordem, constituído por um único resistor R e um único capacitor C. Com base nas informações da figura e nas características desse tipo de circuito, julgue os itens a seguir.
