Questões sobre Eletrônica de Potência

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. No controle de potência por PWM, a largura dos pulsos de chaveamento é modulada com o objetivo principal de reduzir o efeito de transitórios eletromagnéticos sobre a carga.

Os sistemas de chaveamento de potência têm utilizado, cada vez com mais frequência, dispositivos eletrônicos. Construídos utilizando técnicas semelhantes às empregadas na fabricação de circuitos eletrônicos integrados, esses dispositivos discretos chaveiam correntes na faixa de amperes, enquanto seus equivalentes da microeletrônica trabalham atualmente na faixa de micro e nanoamperes. A respeito das características de transistores de efeitos de campo metal-óxidosemicondutor (MOSFET) de potência, e de transistores bipolares, julgue os itens a seguir. Um transistor bipolar de junção (BJT) é fundamentalmente uma chave controlada por corrente, enquanto o MOSFET se aproxima de uma chave controlada por tensão, com porta de controle isolada. Assim, a potência demandada no terminal de controle para chaveamento é, para condições semelhantes de operação, maior no MOSFET.

A realimentação negativa, usada em amplificadores eletrônicos, produz várias melhorias de desempenho com relação a ganho de tensão, impedância de entrada e resposta em frequência. Com relação à resposta em frequência de amplificadores em malha aberta e malha fechada, julgue os itens seguintes. Uma das vantagens de um ganho elevado em malha aberta é que, ficando o ganho em malha fechada determinado fundamentalmente pela malha de realimentação, pode assim, em geral, ser determinado com maior precisão.

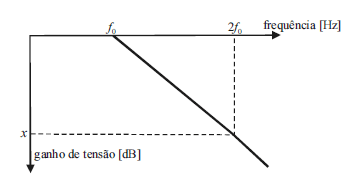

A figura acima mostra um gráfico com as assíntotas de um diagrama de Bode para um circuito RC de primeira ordem, constituído por um único resistor R e um único capacitor C. Com base nas informações da figura e nas características desse tipo de circuito, julgue os itens a seguir.

Com relação a medidas em RF e em micro-ondas, julgue os itens a seguir. Ao se medir a potência do ruído AWGN cuja densidade de potência é igual –174 dBm/Hz, por meio de um analisador de espectro sem ruído intrínseco, calibrado para 1 GHz de largura de banda, deve-se obter como resultado um valor de –90 dBm.
