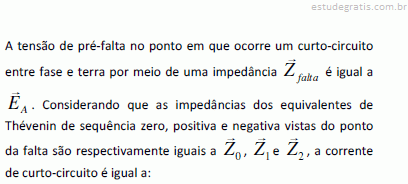

#Questão 760309 - Engenharia Eletrônica, Eletrônica de Potência, FGV, 2018, Companhia Pernambucana de Saneamento - PE (COMPESA/PE), Analista de Saneamento

#Questão 760311 - Engenharia Eletrônica, Eletrônica de Potência, FGV, 2018, Companhia Pernambucana de Saneamento - PE (COMPESA/PE), Analista de Saneamento

A figura abaixo apresenta um circuito destinado à medição da resistência de R por meio da ddp Vab:

A expressão que determina o valor de R em função de Vab é:

A) (40 – 10Vab)/(Vab + 60)

B) (400 – 10Vab)/(Vab - 60)

C) (200 – 10Vab)/(Vab + 35)

D) (40 – 100Vab)/(Vab + 60)

E) (400 – 10Vab)/(Vab + 60)

#Questão 760306 - Engenharia Eletrônica, Eletrônica de Potência, FGV, 2018, Companhia Pernambucana de Saneamento - PE (COMPESA/PE), Analista de Saneamento

Uma subestação de 13,8 kV possui um transformador de 500 x 3^0,5 kVA. O TC para fins de proteção do disjuntor primário dessa subestação deve ter uma relação nominal de

Dados:

Corrente primária dos TC’s disponíveis: 25 A, 30 A, 35 A e 40 A. Corrente máxima no secundário do TC: 5 A.

A) 3:1.

B) 5:1.

C) 8:1.

D) 9:1.

E) 12:1.

#Questão 760307 - Engenharia Eletrônica, Eletrônica de Potência, FGV, 2018, Companhia Pernambucana de Saneamento - PE (COMPESA/PE), Analista de Saneamento

Sobre as características das configurações de subestações, assinale as afirmativas a seguir.

I. Barra Dupla - um disjuntor permite que o defeito em um dos circuitos não afete a operação da subestação, pois cada circuito tem um disjuntor associado.

II. Barramento em Anel - forma um circuito fechado por meio de manobras das chaves do circuito. Cada equipamento é alimentado por dois disjuntores separados.

III. Barra simples seccionado - interrompe a operação da subestação diante da abertura de um dos disjuntores.

Está correto o que se afirma em

A) I, somente.

B) II, somente.

C) III, somente.

D) I e II, somente.

E) II e III, somente.

#Questão 760310 - Engenharia Eletrônica, Eletrônica de Potência, FGV, 2018, Companhia Pernambucana de Saneamento - PE (COMPESA/PE), Analista de Saneamento

Em um sistema elétrico a tensão de pré-falta é igual a 0,8 p.u.. A corrente de falta trifásica é igual a 10 kA em um setor onde a corrente de base é igual a 20 kA. A impedância do equivalente de Thèvenin de sequência positiva visto do ponto da falta, em p.u., é igual a:

A) 1,0;

B) 1,6;

C) 2,2;

D) 3,0;

E) 3,2.
