#Questão 634649 - Engenharia Eletrônica, Eletrônica de Potência, IBFC, 2017, Polícia Científica do Paraná - PR, Perito Criminal

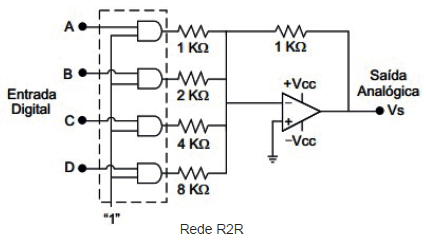

O circuito abaixo representa um conversor Digital- Analógico com chave seletora digital, qual é a expressão que representa a saída Vs:

A) Vs=-((V.1k)/R)*(A+(B/2)+(C/4)+(D/8))

B) Vs=-((V.2k)/R)*(A+(B/2)+(C/4)+(D/8))

C) Vs=-((V.4k)/R)*(A+(B/2)+(C/4)+(D/8))

D) Vs=-((V.8k)/R)*(A+(B/2)+(C/4)+(D/8))

E) Vs= ((V/R)*(A+(B/3)+(C/4)+(D/8))

#Questão 634650 - Engenharia Eletrônica, Eletrônica Digital, IBFC, 2017, Polícia Científica do Paraná - PR, Perito Criminal

#Questão 634651 - Engenharia Eletrônica, Eletrônica Digital, IBFC, 2017, Polícia Científica do Paraná - PR, Perito Criminal

Nos circuitos digitais, é comum o termo Contadores. Assinale a alternativa que define o termo em questão.

A) São circuitos construídos a partir de AmpOp; eles garantem um estado fixo, sem a necessidade de um sinal clock

B) São circuitos analógicos que garantem um estado fixo para um sistema digital

C) São circuitos digitais que garantem um estado fixo, sem a necessidade de um clock

D) São circuitos digitais que variam seus estados, sem a necessidade de um clock

E) São circuitos digitais que variam seus estados, sob o comando de um clock, de acordo com uma sequência predeterminada

#Questão 634652 - Engenharia Eletrônica, Eletrônica Analógica, IBFC, 2017, Polícia Científica do Paraná - PR, Perito Criminal

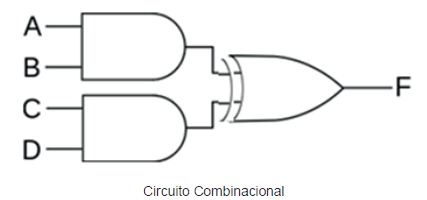

Dado o circuito a seguir, assinale a alternativa que apresenta a resposta correspondente à saída F.

A) F= (B?xCxD)+(AxBxD?)+(A?xCxD)+(AxBxC?)

B) F= (B?xCxD)+(AxCxD?)+(A?xC?xD)+(AxBxC?)

C) F= (A?xCxD)+(AxBxD?)+(A?xBxD)+(AxBxC?)

D) F= (B?xCxD)+(AxB?xD?)+(A?xCxD)+(AxBxC?)

E) F= (A?xC?xD)+(AxBxD?)+(A?xCxD)+(AxBxD?)

#Questão 634653 - Engenharia Eletrônica, Eletrônica Digital, IBFC, 2017, Polícia Científica do Paraná - PR, Perito Criminal

Chamamos de Tabela Verdade um mapa em que colocamos todas as possíveis situações com seus respectivos resultados. Segundo a tabela verdade abaixo, identifique que tipo de porta lógica representa, sendo A e B entradas e Q a saída.

A) Porta lógica OR

B) Porta lógica AND

C) Porta lógica NAND

D) Porta lógica NOR

E) Porta lógica XOR
